ZC-23 23A沖擊繼電器

額定電壓：220V、110V、48V、24V
沖擊電流：0.16A、0.015A
穩定電流：3.2A
觸點斷開容量：DC40WAC50VA
功率消耗：一次繞組通過3.2A時≤7W
出中間ZJ額定值下≤10W
觸點形式：一動合、一轉換
開孔尺寸：113.5×81mm
安裝方式：采用JK-2殼體

資料下載

即時聊天

產品概述
產品參數

應用范圍

ZC-23,23A型沖擊繼電器（以下簡稱繼電器），廣泛用于直流操作的繼電保護及自動控制回路中，作為集中控制信號元件。

主要技術參數

額定電壓：DC220V，110V,48V,24V。
最小沖擊動作電流：ZC-23型不大于0.16A，AC-23A型不大于0.015A.
最大穩定電流：ZC-23型為3.2A，ZC-23A型為1.5A。
功率消耗：在交流器BL一次繞組通最大穩定電流時，其功率消耗不大于7W；出口繼電器ZJ在額定電壓下，動作狀態時功耗不大于10W。

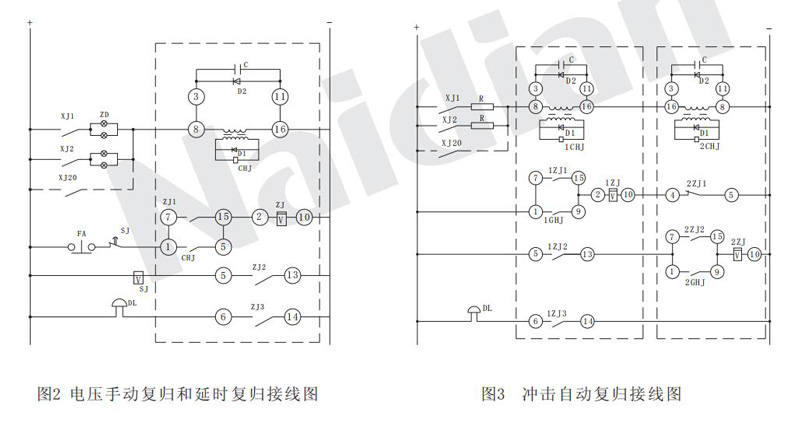

內部接線圖

zc 23 23acjjdq 2

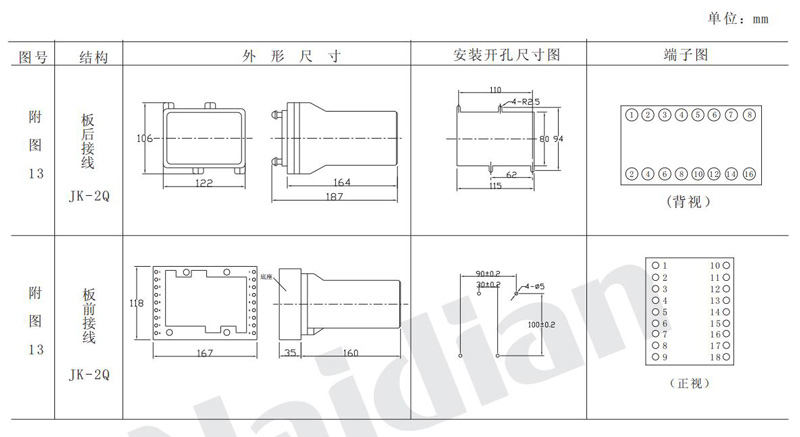

外形及開孔尺寸

ZC-23,ZC-23A采用JK-2殼體，外形及開孔尺寸詳見本手冊附圖13.

zc 23 23acjjdq 3
