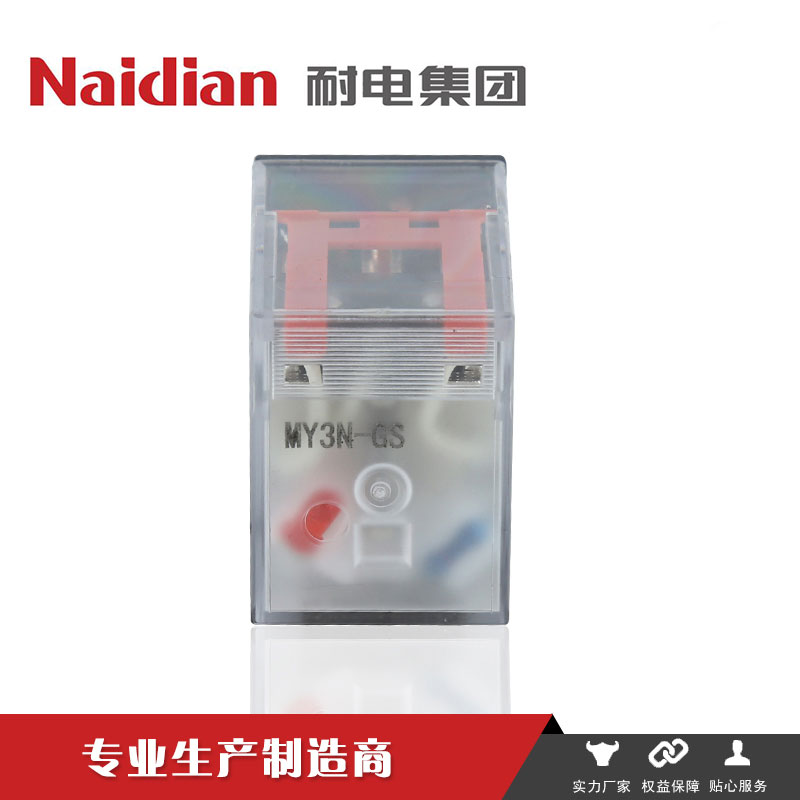

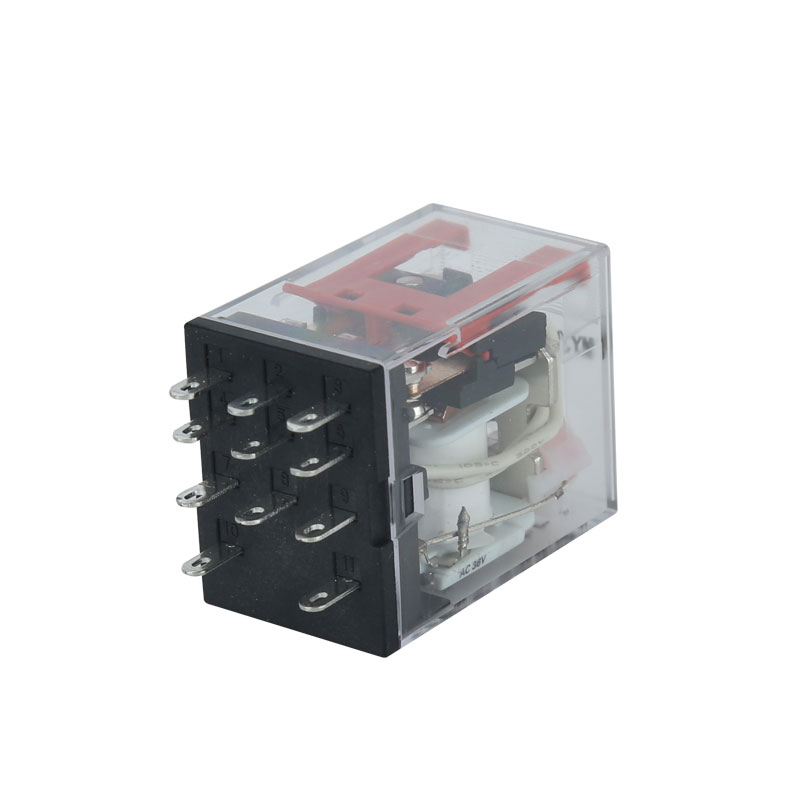

ND22BN-GS(MY3N-GS)通用電磁繼電器

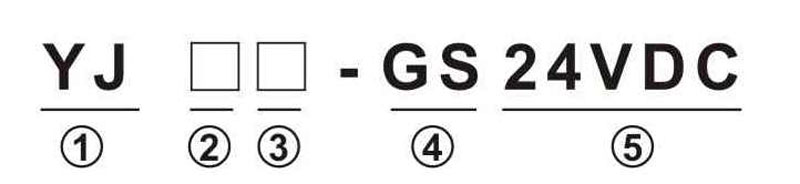

①:繼電器型號

nd22bn gs my3n gs tydcjdq 5
②:接點的組數 2:2組 3:3組 4:4組
③:有無LED指示燈
空:無LED動作指示燈
N:有LED動作指示燈(AC線圈是紅色燈，DC線圈是綠色燈）
④:繼電器類型
GS:小功率插拔式電磁繼電器
LY:大功率插拔式電磁繼電器
⑤:線圈電壓
交流(AC): 6VAC、12VAC、24VAC、36VAC、48VAC、110VAC、220VAC、380VAC
直流(DC): 5VDC.6VDC、12VDC、24VDC、36VDC、48VDC、110VDC、220VDC

資料下載

即時聊天

產品概述
產品參數

型號說明

①:繼電器型號

nd22bn gs my3n gs tydcjdq 4
②:接點的組數 2:2組 3:3組 4:4組
③:有無LED指示燈
空:無LED動作指示燈
N:有LED動作指示燈(AC線圈是紅色燈，DC線圈是綠色燈）
④:繼電器類型
GS:小功率插拔式電磁繼電器
LY:大功率插拔式電磁繼電器
⑤:線圈電壓
交流(AC): 6VAC、12VAC、24VAC、36VAC、48VAC、110VAC、220VAC、380VAC
直流(DC): 5VDC.6VDC、12VDC、24VDC、36VDC、48VDC、110VDC、220VDC

性能

觸點形式		3組
接觸電阻		100mΩ以下
動作時間		20ms以下
復位時間		20ms以下
最大開關頻率	機械	18,000次/小時
	額定負載	2,400次/小時
絕緣電阻		1,000MΩ以上
耐電壓	線圈和接點間	AC2,000V 50/60Hz 1min
	異極接點間	AC2,000v 50/60Hz 1min
	同極接點間	AC1,000V 50/60Hz 1min
振動	耐久	10~55~ 10Hz、雙振幅1.0mm
	誤動作	10~55~10Hz、雙振幅1.0mm
沖擊	耐久	1,000m/s2(約100G)
	誤動作	200m/s2(約20G)
耐久性	耐久	50,000,000次(開關頻率18,000次/小時）
	誤動作	200,000次(開關頻率2,400次/小時）
使用環境溫度		標準型 -55℃~ +70℃(不結冰、凝露）帶動作指示燈 -40℃ ~ +70℃(不結冰、凝露）
使用環境濕度		5~85%RH
重量		約35g

開關部位參數

	小功率3組
	阻性負載	感性負載 (cosΦ=0.4、L/R=7ms)
接點構成	3c
接點機構
接點材質
額定負載	AC220V 3A DC24V 3A	AC220V 0.8A DC24V 1.5A
額定通電電流	3A
接點電壓最大值	AC250V、DC125V
接點電流最大值	3A
開關容量最大值	660VA 720W	176VA 36W
