概述

NDA3-1 （HHA3-1）系列電子限荷自動控制器 （以下簡稱控制器）適用于交流50Hz,工作電壓 AC220V的控制電路中，按額定用電功率供電。當用電負荷超過規定的范圍值時，控制器自 動切斷負載電源，實現自動控制。運用控制 的場合主要為工礦、企業員工宿舍、建筑工 地民工宿舍中，控制員工、工人的違規用電 達到安全用電的目的。產品結構緊湊，外形 美觀，與DZ47 （C45）并軌安裝。

使用說明

1、按產品標識輸入端（IN）、輸出端 （OUT ）正確接線、（負載電流應小于產品的保護電流值）。

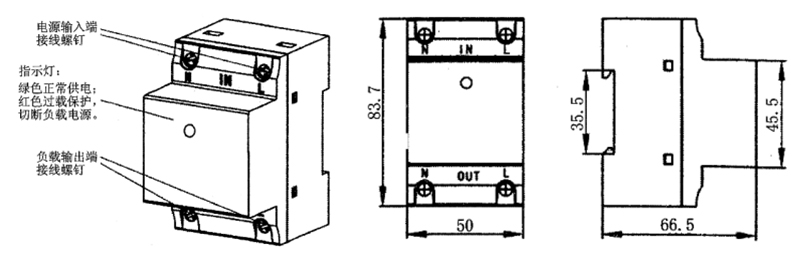

2、面板上的雙色發光管指示狀態：指示 燈發綠光時，負載電源接通，處于運行狀態; 發紅光時。保護功能啟動，切斷負載電源。
3、控制器的限荷（電流）保護動作具有 反時限特性；即負載超過產品的保護電流值越大，則產品的保護動作時間就越短，反之就越長。

注意事項

1、在接通電源前，請仔細檢查接線是否 正確，負載大小是否與產品電流保護值相匹配，接線螺釘是否已擰緊，否則將損壞產 品。，
2、產品接通電源后，請勿接觸帶電部 位，以免發生觸電。
3、因產品無短路保護功能，當產品輸入 端或負載端有短路現象時將起不了限荷保護功能，并會損壞產品。
4、由于產品為自動復位方式復位，故當 違規用電設備接上時，控制器保護跳閘后，要 立即撥下違規用電設備，否則控制器會頻繁的 復位、斷開，從而損壞產品和用電設備。
5、為防強電流下觸點發熱，接線時務必 擰緊接線柱的螺釘，否則會因接觸電阻過大造 成接線端處發熱而損壞產品或引起其它事故。

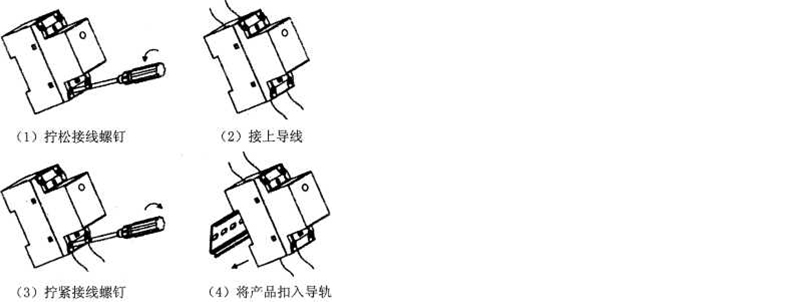

安裝方法

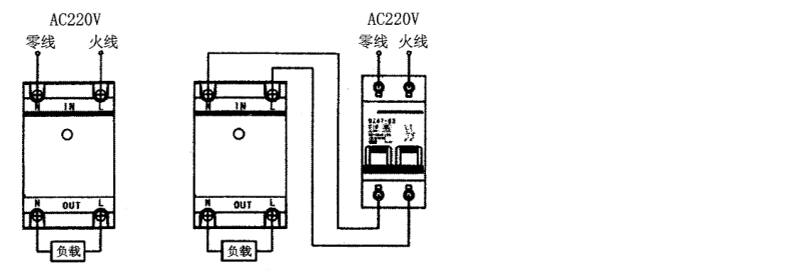

應用電路舉例

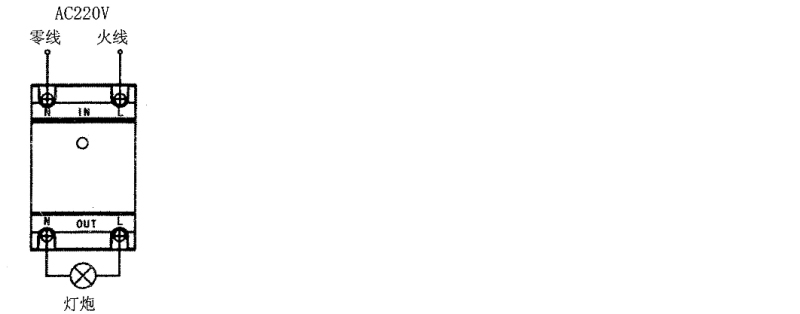

直接控制方式的接線：被控制的電器是單 相供電，功耗不超過控制器的額定容量?？舍娪弥苯涌刂品绞?，接線方法如下圖所示。

訂貨須知：

需說明產品型號、產品保護電流規格、電壓等級、數量，有特殊要求時，應另注明。例 （NDA3-120A AC220V 100只）。
