JSZ7系列時間繼電器（以下簡稱繼電器）適 用于交流50/60HZ,額定電壓220V及以下或直 流110V及以下的控制電路中作延時元件按預 定的時間接通或分?jǐn)嚯娐贰?/span>
繼電器釆用新穎的電子線路，具有壽命長 延時精度高、安裝方便、體積小等優點。是 德國西門子公司生產的7PU時冋繼電器的替代 產品，其主要技術指標、性能、外形和安裝方 式與7PU時間繼電器基本相同。

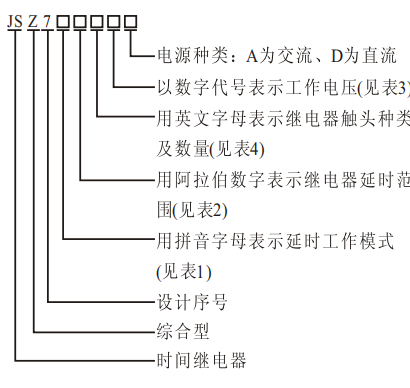

符號含義
表1
| 代號 | T | S | D |
| 工作模式 | 通電延時 | 定時延時 | 斷開延時 |
| 代號 | H | X | A |
| 工作模式 | 循環延時 | 星三角轉換 | 斷電yansh |
表2
| 代號 | 0 | 1 | 2 | 3 | 4 |
| 延時范圍 | 0.06~0.6s | 0.2~2s | 0.6~6s | 2~20s | 6~60s |
| 代號 | 5 | 6 | 7 | 8 | |
| 延時范圍 | 0.6~6min | 2~20min | 6~60min | 0.2~2h |
表3
| 工作電壓（V） | 交流 | 直流 | |||||
| 24 | 28 | 110 | 220 | 24 | 48 | 110 | |
| 代號 | 1 | 2 | 3 | 4 | 1 | 1 | 1 |
表4
| 類別/代號 | A | B | C | D | N | |
| 延時觸頭數 | 常開 | 1 | 2 | 2 | 1 | 2 |
| 常閉 | 1 | 2 | 1 | 1 | - | |
| 瞬時觸頭數 | 常開 | - | - | 1 | 1 | - |
| 常閉 | - | - | - | 1 | - | |
注∶JSZ7-T、JSZ7-S、JSZ7-H系列的觸頭形式有A、B、C、D四種;
JSZ7-D系列的觸頭形有A、B、D三種;
JSZ7-X系列的觸頭形式只有N一種;
JSZ7-A系列的觸頭形式只有A一種。
主要技術數據
1、 工作電源：AC： 24V、480V=110V、220V 50/60HZ,允許波動范圍為（85%?110%）Ue：
DC： 24V、48V、110V；
2、 重復誤差：≤1%（JSZ7-A型為≤5%）;
3、觸頭容量：AC220V 5A, COSΦ=1；
4、機械壽命：1X106
5、電壽命：1X105次；
6、安裝方式：裝置式兼35mm導軌式。

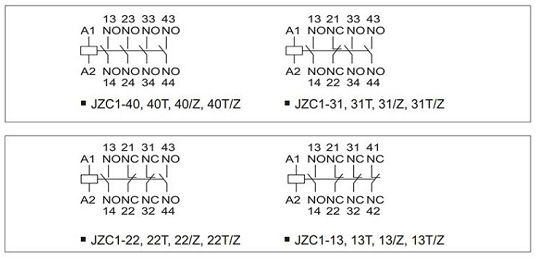

接線標志圖和工作時序圖

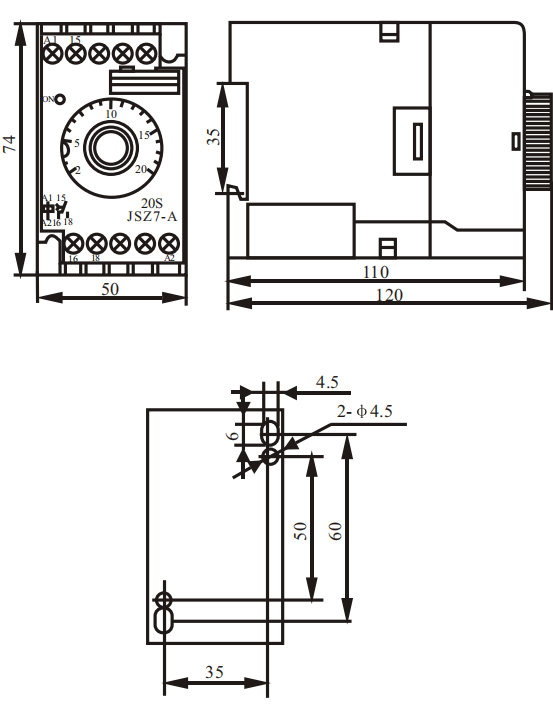

外形及安裝尺寸
使用說明
1、JSZ7-D型繼電器應用控制器（MR、E）進行控制，控制端切勿輸入電壓或接地，以免損壞產品。
2、JSZ7-A型繼電器通電時間應大于2s。
3、繼電器重復啟動時間隔時間應≥0.5s。
