技術要求

3.1 額定線電壓100V,頻率50Hz。
3.2在繼電器的動作側加對稱線電壓100V時，其中一相或兩相斷路時，極化繼電器的動作電流不小于3mA.
3.3加對稱線電壓100V(相電壓為58V）時，繼電器執行元件極化繼電器線圈中的不平衡電流不大于0.3mA。
3.4在繼電器動作側三相并聯加電壓58V，3Uo制動側加100V同相電壓時，繼電器應能可靠制動。
3.5在額定線電壓100V下,斷開其中一相或兩相時,極化繼電器的動斷觸點的斷開時間不大于10ms。
3.6在額定電壓100V（相電壓58V）時，繼電器每相所消耗的功率不大于3VA。
3.7在電壓不大于250V，電流不大于0.2A的直流有感負荷電路（ 5ms±0.75ms)中，繼電器觸點斷開容量為20W。
3.8在環境溫度為40℃，相對溫度為85%的條件下，用開路電壓為500V的測試儀器測定，各導電電路對外殼，以及在電氣 上無聯系的各導電電路之間的絕緣電阻應不小于4MΩ。
3.9繼電器所有電路對外殼的絕緣應能耐受50Hz，2kV交流電壓，歷時1min的試驗，而無絕緣擊穿或閃絡現象。
3.10繼電器電壽命為1x10次。
3.11繼電器的重量約為3kg.

調試方法

4.1電容與極化繼電器的檢查
 a.檢查電容，其誤差均應小于5%。
 b.檢查極化繼電器的極性及動作電流，其動作電流應在2.6mA-2.7mA范圍內。

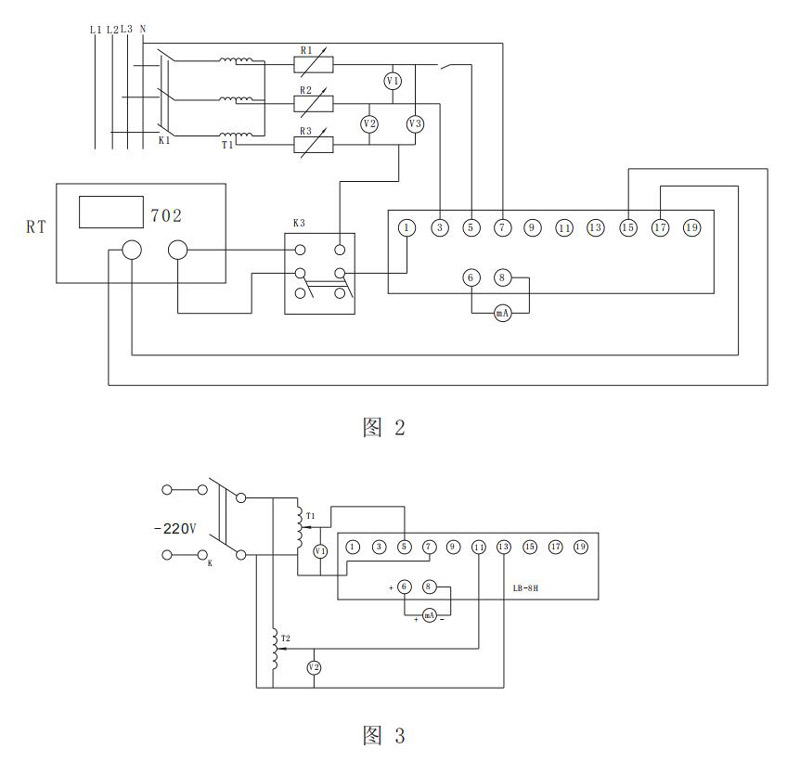

4.2按圖2所示調試接線圖接線，合上K1,K2,K3，調節自耦變壓器T1，使三相自耦變壓器T1的輸出線電壓為100V（或每相 電壓均為58V）。 4.3分別斷開K2,K3或斷開K3，繼電器都應能可靠工作。這時在○，○端子間測的通過極化繼電器KP動作線圈中的電流不 應小于3mA。如不符合，應調整電位器RP1至滿足，此時繼電器動斷觸點的斷開時間不大于10ms，此外還應復查4.4條。
4.4接通K1,K2,K3，在端子○，○之間測的極化繼電器中不平衡電流應不大于0.3mA。如不滿足，須更換電容。
4.5按圖3接線，先在端子○，○之間加入單相電壓58V，繼電器動作，再經端子加入○，○同相電壓100V，繼電器應可靠 返回，如不符合，須調整RP2。

供應成套性

隨產品一起供應的有；
a.產品合格證；
b.產品使用說明書。
c.產品安裝附件
