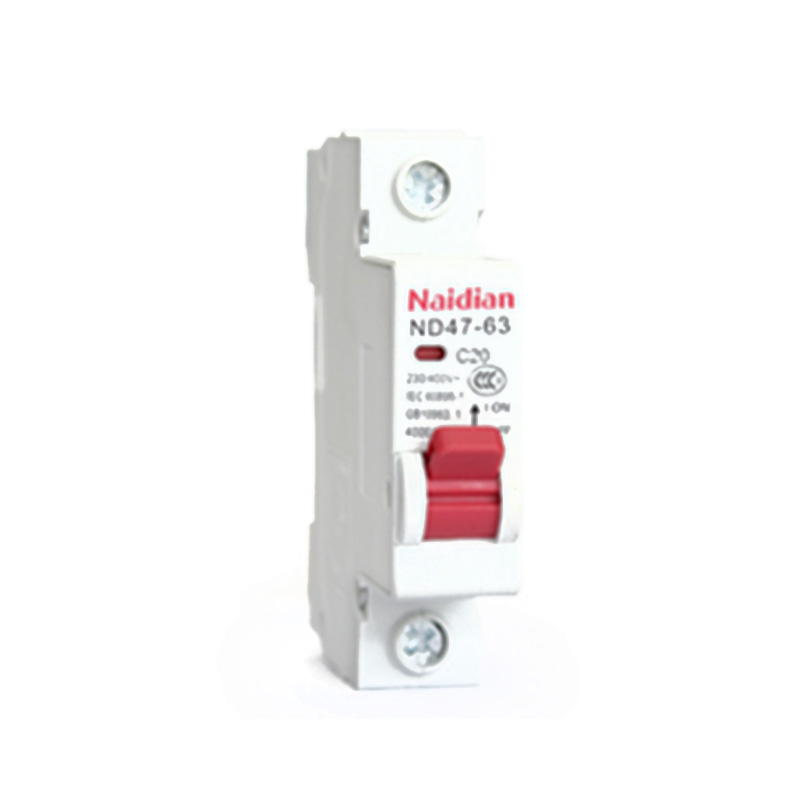

ND47-63小型斷路器系列

產品說明

ND47-63 小型斷路器，適用于照明配電系統（C型）或電動機的配電系統（D型）。主要用于交流50Hz，額定電壓至230V、400V，額定電流至1A~63A的線路中起過載、短路保護作用，同時也可以在正常情況下不頻繁地分?jǐn)嚯娖餮b置和照明線路。

符合標準：GB10963.1 IEC 60898-1.

正常工作條件

環境濕度∶-5℃~40℃，24h內平均值不超過35℃. 海拔高度∶安裝地點的海拔不超過2000m.

主要技術參數

■主要規格∶按額定電洞In分∶1A 2A 3A 4A 5A 6A 10A 16A 20A 26A 32A 40A 50A 63A

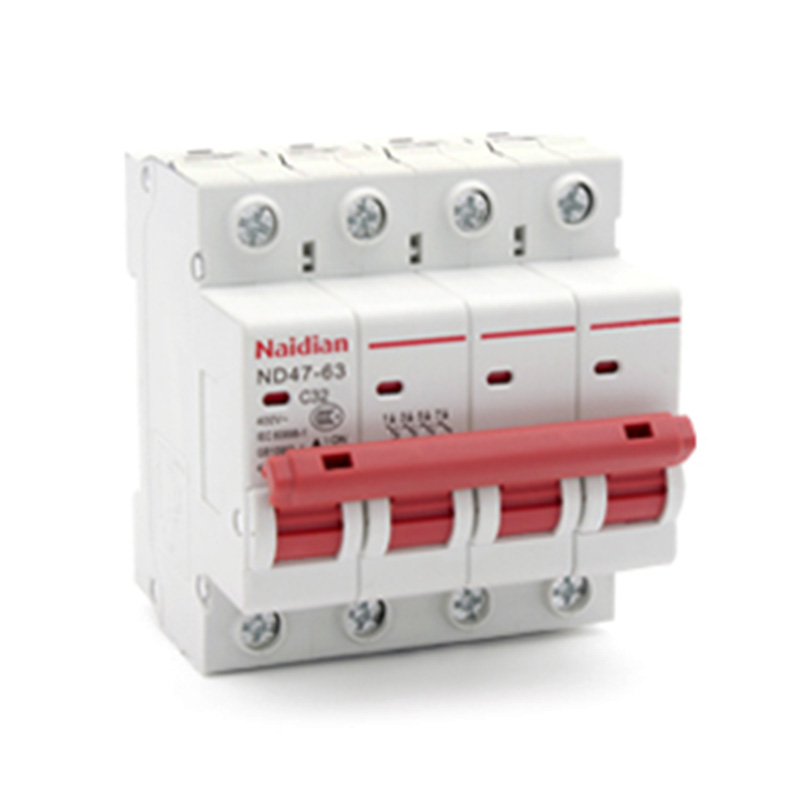

■極數∶a單極 b二及c三極 d四極

■按斷路器瞬時脫扣的型式分∶C型（5In~10In）D型（10In-16In）

■額定運行短路分?jǐn)嗄芰Α胠cn=lcs：6KA

■機械電氣壽命∶

電氣壽命∶不低于6000次機械壽命∶不低于20000次。

技術性能

過電流保護特性

動作特性曲線圖

額定電流ln（A）	1~6	10	16、20	25	32	40、50	63
銅導線標稱截面積2	1	1.5	2.5	4	6	10	16

注：接線適用25mm2以下導線連接，扭矩2.0N·m。

外形及安裝尺寸
