DZS-200系列延時中間繼電器

整定范圍：電壓：12、24、48、110、220 、380V
電流：0.25、0.5、1、2、4A
保持范圍：電壓：12、24、48、110、220V
電流：0.25、0.5、1、2A
動作電壓、電流：≤70%，≤80%
保持電壓、電流：≤70%，≤80%
觸點容量：DC50W，AC250VA
觸點形式：DZY、J、L-200型,從201到222
  DZB、S、K-200型,從201到209
安裝方式：采用A11K、A11H、A11Q殼體
開孔尺寸：107.5×62.5mm

資料下載

即時聊天

產品概述
產品參數

用途

本系列中間繼電器用于各種保護和自動裝置中，以增加保護和控制回路的觸點數量和觸點容量。

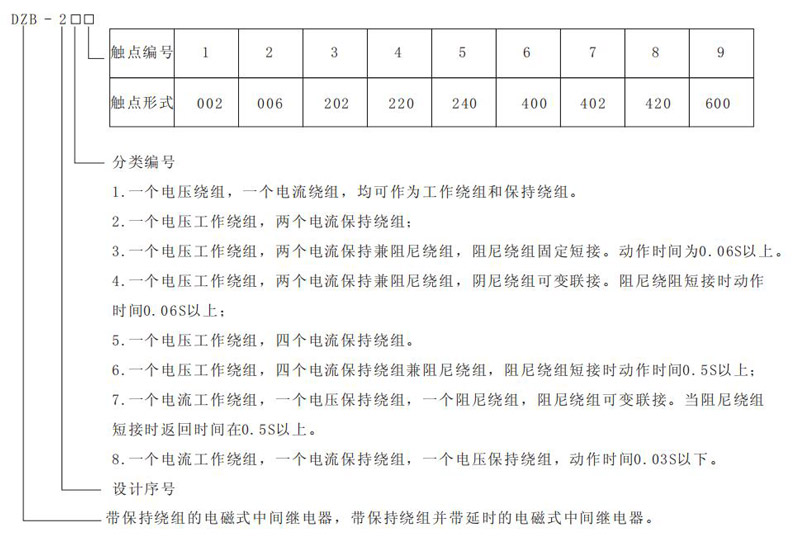

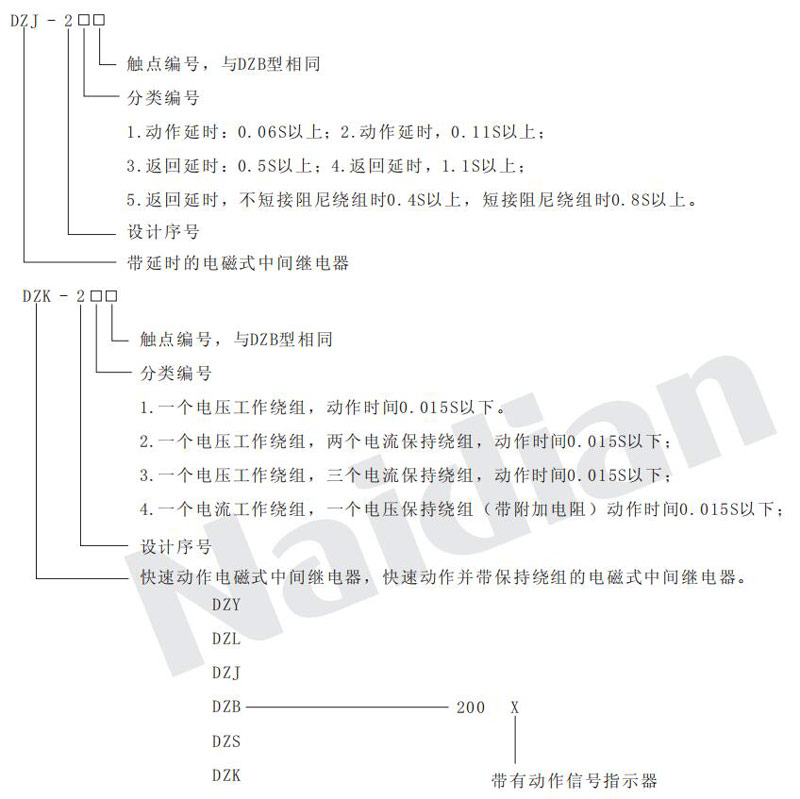

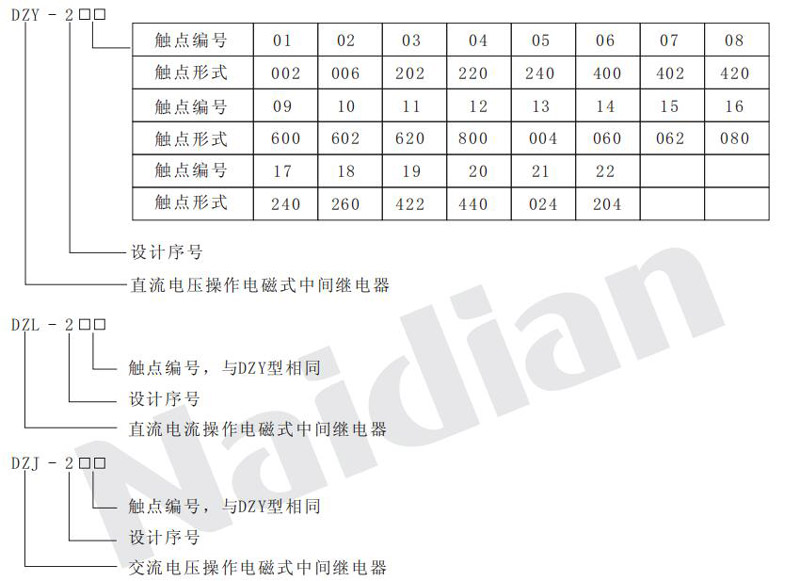

型號含義

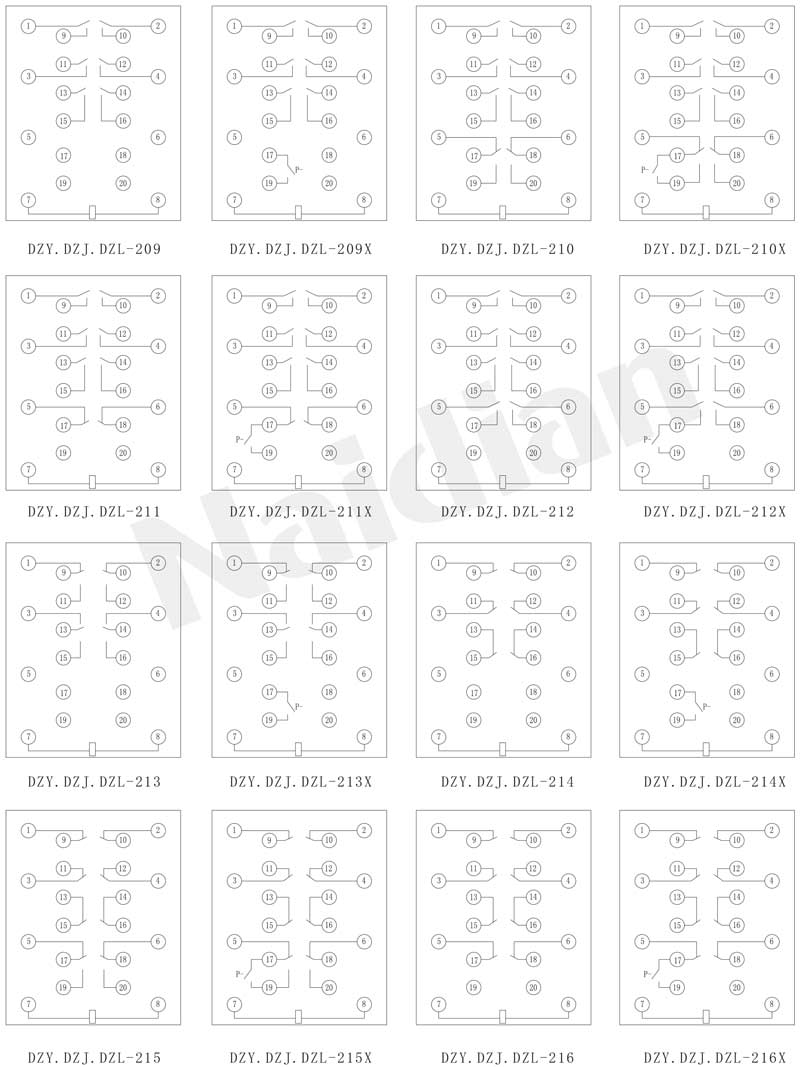

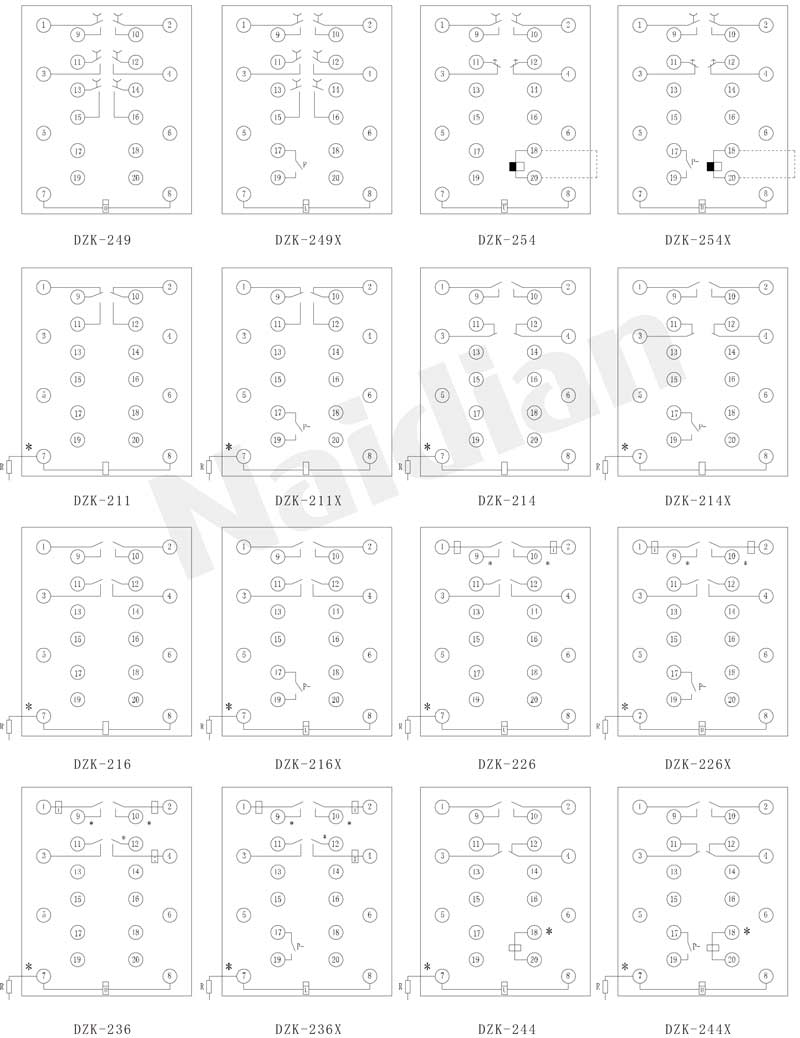

dzs 200xlyszjjdq 2 dzs 200xlyszjjdq 3 dzs 200xlyszjjdq 4

注：本繼電器結構采用：A11K,A11H,A11Q外形及安裝開孔尺寸圖詳見288頁附圖3.

結構原理

1.本繼電器為閥型電磁式繼電器。線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈開。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

2.本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY,DZL和DZJ型只裝一個線圈，而對于DZB,DZS,DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.根據繼電保護的中間繼電器常與信號繼電器同時使用的情況，本繼電器X型產品附有聯動的動作信號指示與復歸機構，并有一對帶機械保持的動合觸點以接通遠方信號，即完全可以將聯動的信號繼電器省掉，這對提高保持裝置的可靠性，簡化接線，降低成本是有一定意義的。

技術數據

1.繼電器的觸點形式，繞組類型和額定數據

型號

觸點形式

繞組類型

額定電壓（V）

額定電流（A)

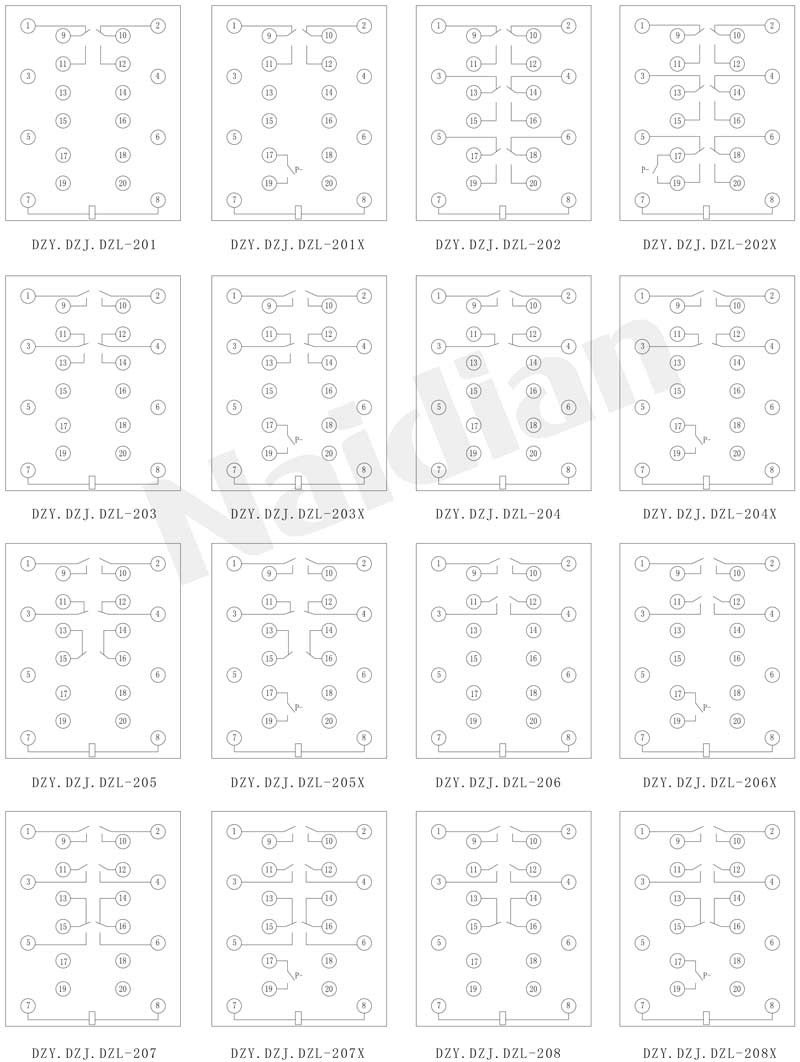

DZY- 201

DZJ- 201

DZY- 201X

DZJ- 201X

002

一個電壓工作繞組

380

220

127

110

100

DZY- 202

DZJ- 202

DZY- 202X

DZJ- 202X

006

DZY- 203

DZJ- 203

DZY- 203X

DZJ- 203X

202

DZY- 204

DZJ- 204

DZY- 204X

DZJ- 204X

220

DZY- 205

DZJ- 205

DZY- 205X

DZJ- 205X

240

DZY- 206

DZJ- 206

DZY- 206X

DZJ- 206X

400

DZY- 207

DZJ- 207

DZY- 207X

DZJ- 207X

402

DZY- 208

DZJ- 208

DZY- 208X

DZJ- 208X

420

DZY- 209

DZJ- 209

DZY- 209X

DZJ- 209X

600

DZY- 210

DZJ- 210

DZY- 210X

DZJ- 210X

602

DZY- 211

DZJ- 211

DZY- 211X

DZJ- 211X

620

DZY- 212

DZJ- 212

DZY- 212X

DZJ- 212X

800

DZY- 213

DZJ- 213

DZY- 213X

DZJ- 213X

004

DZY- 214

DZJ- 214

DZY- 214X

DZJ- 214X

060

DZY- 215

DZJ- 215

DZY- 215X

DZJ- 215X

062

DZY- 216

DZJ- 216

DZY- 216X

DZJ- 216X

080

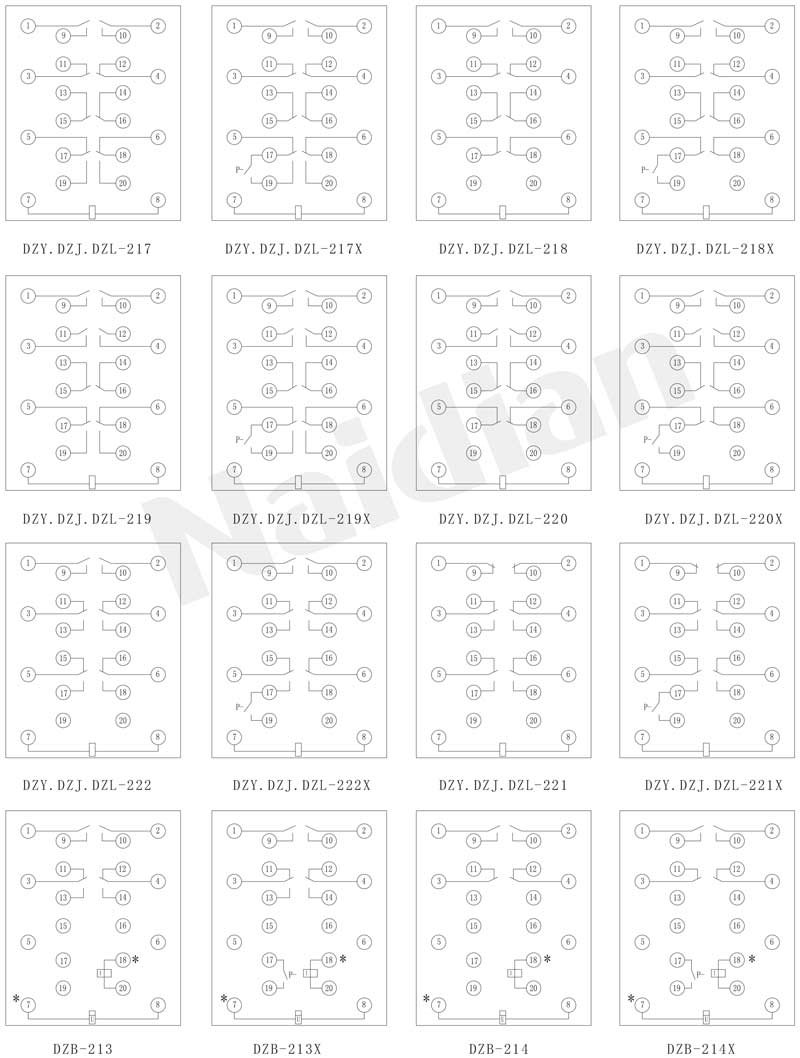

DZY- 217

DZJ- 217

DZY- 217X

DZJ- 217X

240

DZY- 218

DZJ- 218

DZY- 218X

DZJ- 218X

260

DZY- 219

DZJ- 219

DZY- 219X

DZJ- 219X

422

DZY- 220

DZJ- 220

DZY- 220X

DZJ- 220X

440

DZY- 221

DZJ- 221

DZY- 221X

DZJ- 221X

024

DZY- 222

DZJ- 222

DZY- 222X

DZJ- 222X

204

型號	觸點形式	繞組類型	額定電壓（V	) 額定電流（V)
DZL- 201 DZL- 201 X	002	一個電流工作繞組		0.25 0.5 1 2 4 8
DZL- 202 DZL- 202 X	006
DZL- 203 DZL- 203 X	202
DZL- 204 DZL- 204 X	220
DZL- 205 DZL- 205 X	240
DZL- 206 DZL- 206 X	400
DZL- 207 DZL- 207 X	402
DZL- 208 DZL- 208 X	420
DZL- 209 DZL- 209 X	600
DZL- 210 DZL- 210 X	602
DZL- 211 DZL- 211 X	620
DZL- 212 DZL- 212 X	800
DZL- 213 DZL- 213 X	004
DZL- 214 DZL- 214 X	060
DZL- 215 DZL- 215 X	062
DZL- 216 DZL- 216 X	080
DZL- 217 DZL- 217 X	242
DZL- 218 DZL- 218 X	260
DZL- 219 DZL- 219 X	422
DZL- 220 DZL- 220 X	440
DZL- 221 DZL- 221 X	024
DZL- 222 DZL- 222 X	204
DZB- 213 DZB- 213 X	202	一個電壓繞組，一個繞組，均可作為工作繞組或保持繞組	12 24 48 110 220
DZB- 214 DZB- 214 X	220

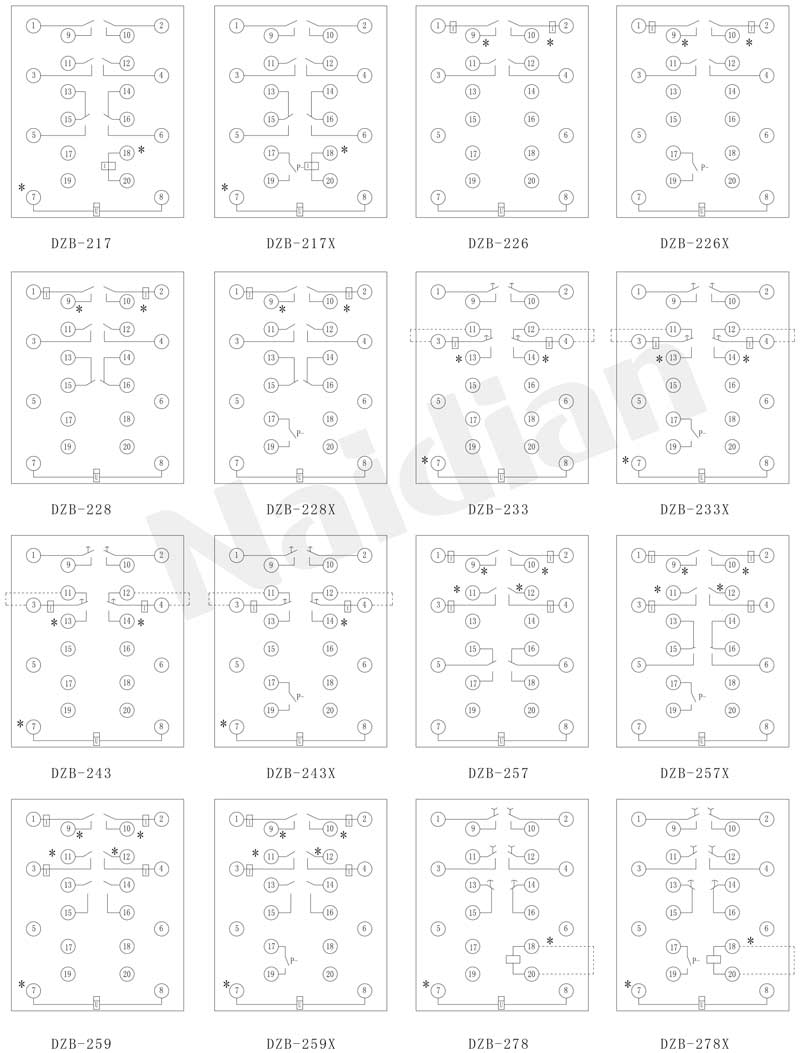

DZB- 217 DZB- 217 X	402
DZB- 226 DZB- 226 X	400	一個電壓工作繞組，兩個電流工作繞組
DZB- 228 DZB- 228 X	420	一個電壓工作繞組，兩個電流工作繞組
DZB- 233 DZB- 233 X	202	一個電壓工作繞組，兩個電流保持兼阻尼繞組
DZB- 243 DZB- 243 X	202	一個電壓工作繞組，兩個電流保持兼阻尼繞組
DZB- 257 DZB- 257 X	402	一個電壓工作繞組，四個電流保持繞組
DZB- 259 DZB- 259 X	600	一個電壓工作繞組，四個電流保持繞組

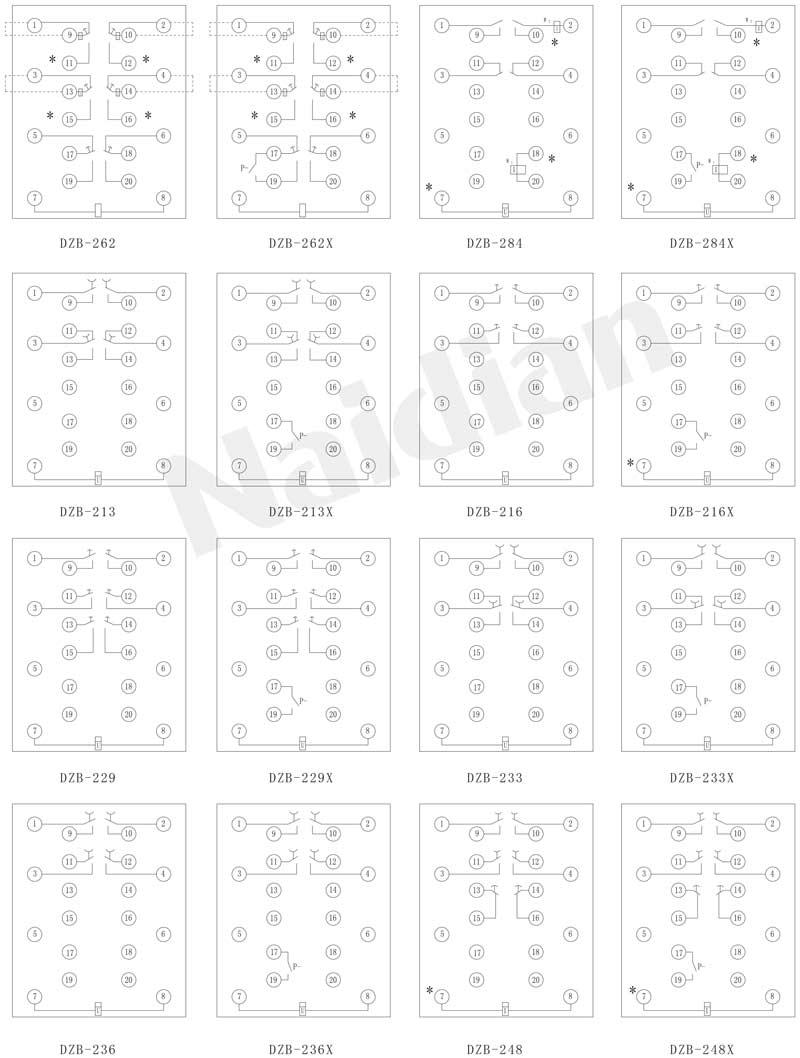

DZB- 262 DZB- 262 X	006	一個電壓工作繞組，四個電流保持兼阻尼繞組
DZB- 278 DZB- 278 X	420	一個電流工作繞組，一個電壓保持繞阻，一個阻尼繞組	110
DZB- 284 DZB- 284 X	220	一個電壓工作繞組，四個電流保持繞組	24 48 110 220
DZS- 213 DZS- 213 X	202	一個電壓工作繞組
DZS- 216 DZS- 216 X	400
DZS- 229 DZS- 229 X	600
DZS- 233 DZS- 233 X	202
DZS- 236 DZS- 236 X	400
DZS- 248 DZS- 248 X	420
DZS- 249 DZS- 249 X	600
DZS- 254 DZS- 254 X	220	一個電壓工作繞組，一個阻尼繞組

型號	觸點形式	繞組類型	額定電壓（V)	額定電流（V)
DZK- 211 DZK- 211 X	002	一個電壓工作繞組	24 48 110 220	0.25 0.5 1，2 4，8
DZK- 214 DZK- 214 X	220
DZK- 216 DZK- 216 X	400
DZK- 226 DZK- 226 X	400	一個電壓工作繞組，兩個電流保持繞組
DZK- 236 DZK- 236 X	400	一個電壓工作繞組，三個電流保持繞組
DZK- 244 DZK- 244 X	220	一個電流工作繞組，一個電壓保持繞組

注：X型除上述主觸點外還有一付動合帶機械保持的信號觸點。
2.動作值，保持值
2.1動作電壓與保持電壓不大于70%額定電壓，DZJ-200動作電壓不大于80%額定電壓；動作電壓不小于30%額定電壓， DZK-200及DZB-243不小于50%額定電壓。
2.2動作電壓與保持電流不大于80%額定電流。
3.返回值：不小于5%額定值，DZB-200及DZS-200不小于3%額定值。
4.動作時間，返回時間

型號	動作時間（S)		返回時間（S)
型號	一般	短接阻尼繞組	一般	短接阻尼繞組
DZY- 200 DZY- 200 X	0 . 045 以下		0 . 06 以下
DZJ- 200 DZJ- 200 X
DZL- 200 DZL- 200 X
DZB- 210 DZB- 210 X
DZB- 220 DZB- 220 X
DZB- 230 DZB- 230 X		0 . 06 以上
DZB- 240 DZB- 240 X	0 . 045 以下	0 . 06 以上
DZB- 250 DZB- 250 X			0 . 06 以下
DZB- 260 DZB- 260 X
DZB- 270 DZB- 270 X				0 . 5以上
DZB- 284 DZB- 284 X	0 . 03 以下
DZS- 210 DZS- 210 X	0 . 06 以上
DZS- 220 DZS- 220 X	0 . 11 以上
DZS- 230 DZS- 230 X			0 . 5以上
DZS- 240 DZS- 240 X			1 . 1以上
DZS- 250 DZS- 250 X			0 . 4 以上	0 . 8 以上
DZK- 210 DZK- 210 X	0 . 015以下
DZK- 220 DZK- 220 X
DZK- 230 DZK- 230 X
DZK- 240 DZK- 240 X

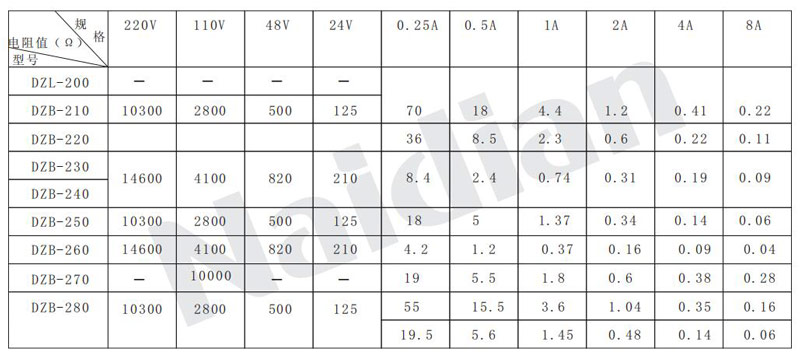

5.功率消耗

型號	功率消耗		付注
型號	電壓回路	電流回路	付注

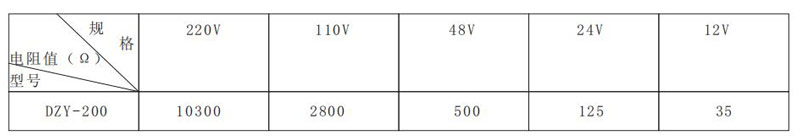

DZY- 200 DZY- 200 X	5 W

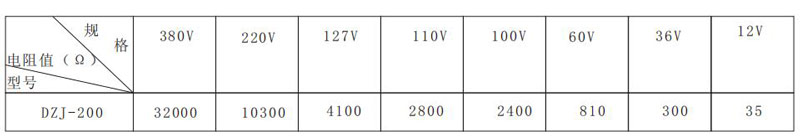

DZJ- 200 DZJ- 200 X	5 VA
DZL- 200 DZL- 200 X		5 W
DZB- 200 DZB- 200 X	5 W	2 . 5 W	電流動作規格5 W

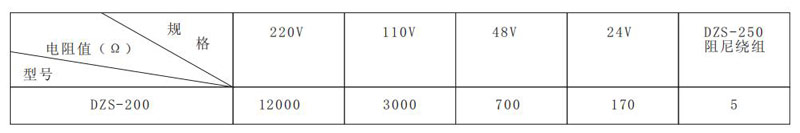

DZS- 200 DZS- 200 X	5 W

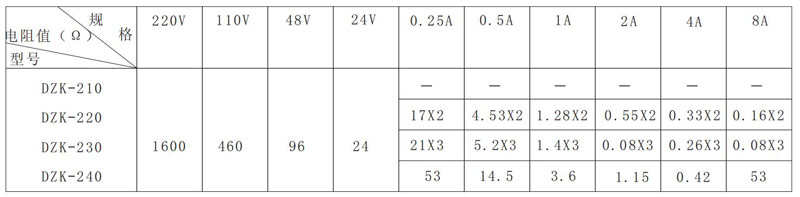

DZK- 200 DZK- 200 X	8 W	2 . 5 W	包括外附電阻

6.熱穩定性（環境溫度40℃時）：
6.1電壓繞組長期耐受110%額定電壓溫升不大于65℃。
6.2電流繞組能受三倍額定電流，歷時5s。
7.觸點容量

負荷性質	主觸點	信號觸點
250V以下直流有感電路（T=5X10-3)	50W	30W
250V以下交流電路	250VA	100VA
長期允許通過電流	5A	3A

8.耐濕熱性能
最高溫度為+40℃，按交變濕熱試驗程序及方法，試驗2周（48h)后，用開路電壓為500V的測試儀器測定，繼電器各導電電路連在一起對外露的非帶電金屬部分及外殼之間，以及線圈電路對觸點電路之間的絕緣電阻不小于4MΩ。

9.絕緣強度
繼電器電路與非導電金屬部分和外殼及在電氣上無聯系的各電路之間能耐交流50Hz，電壓2kV,歷時1min。繼電器線圈的繞組間能耐受交流50Hz電壓1kV歷時1分鐘試驗。

10.壽命
電壽命后仍能滿足4.2-4.4條的要求。機械壽命后經過調整仍能滿足4.2-4.4條的要求。

型號	電壽命	機構壽命	備注
DZY-200 DZY-200X	10萬次	300萬次	每10萬次后應對接觸片的超行程的間隙進行調整
DZJ- 200 DZJ-200X
DZL- 200 DZL-200X
DZB- 200 DZB-200X	1000次
DZS- 200 DZS-200X
DZK- 200 DZK-200X
