技術條件

1:環境溫度：20℃±2℃
相對濕度：45%-74%
大氣壓力：80Kpa-106Kpa
存儲和運輸過程中的極限溫度：-25℃-75℃
使用地點的海拔高度：不高于2500米
使用環境的周?chē)橘|(zhì)無爆炸危險品，不含有腐蝕性氣體；所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。

2.正常使用條件
環境溫度：-25℃-+40℃
環境相對濕度：不大于90%
大氣壓力：80Kpa-110Kpa

3.繼電器額定值
額定電壓值：48V，110V,220V,AC,DC,380VAC

4.觸點容量  在電壓不大于250V，功率因數COSφ為1.0的交流電路中，可分?jǐn)?0A.
直流：普通型：接通DC220V,10A;斷開DC220V.t=5mS,50W負載
           B型：接通DC220V.10A；斷開DC250V，t=5mS,500W大容量觸點，極限容量為1500W。

5.保持值  0.7-1.2倍額定電壓    JZ-系列快速中間繼電器動作時間和返回時間不大于15mS.

6. 功耗  在額定電壓下不大于6W

7. 絕緣電阻 用1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ。

8.絕緣電壓  各引出端子對外殼鎖緊螺釘能承受工頻2000V，同組觸點之間能承受工頻1000V，歷時一分鐘試驗，無擊穿。

9. 電壽命  A型：DC250V回路，切斷電流t=5mS,50W,10000次以上
                B型：DC250V回路，切斷電流t=5mS,500W,10000次以上,1500W,1000次。

10.機械壽命   觸點無符合300萬次以上。

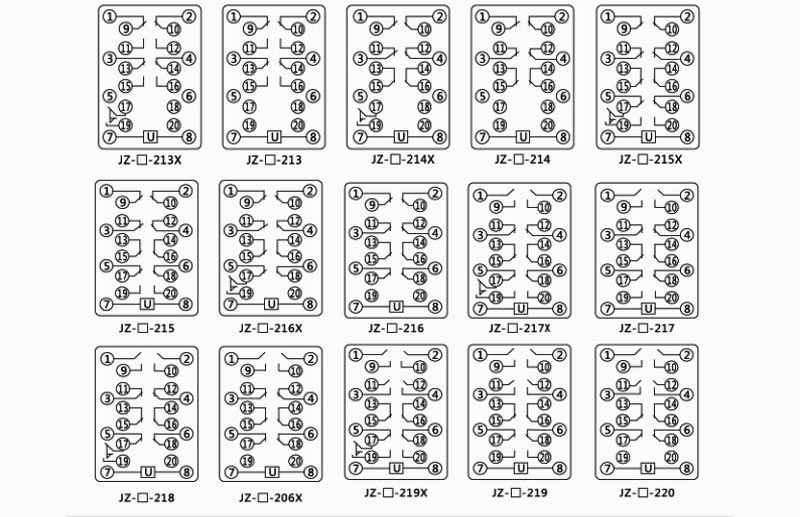

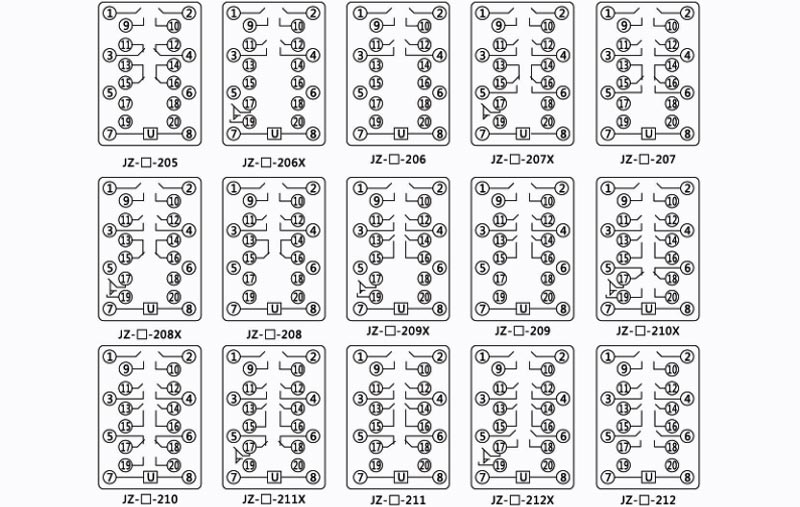

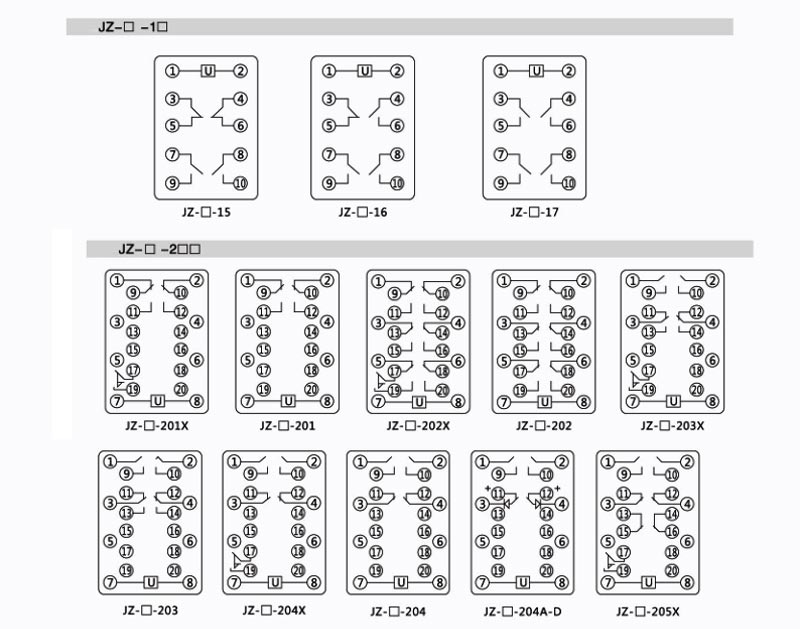

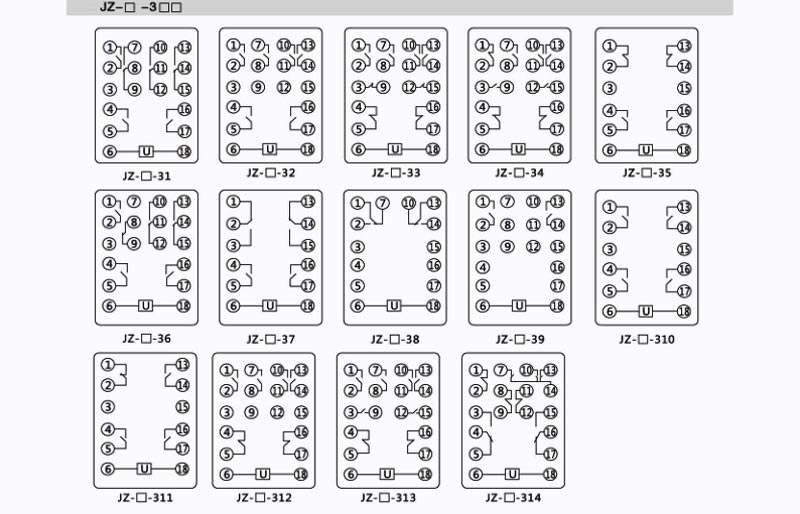

內部接線圖和外引線接線圖(正視圖)
