主要技術數據

額定電壓：AC220V,127V,100V。
動作值：不大于70%。
返回值：不小于55。
功率消耗：不大于6VA。
觸點容量 ：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷 開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分和外殼之間，能承受2000V（有效值）50Hz的交流 電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

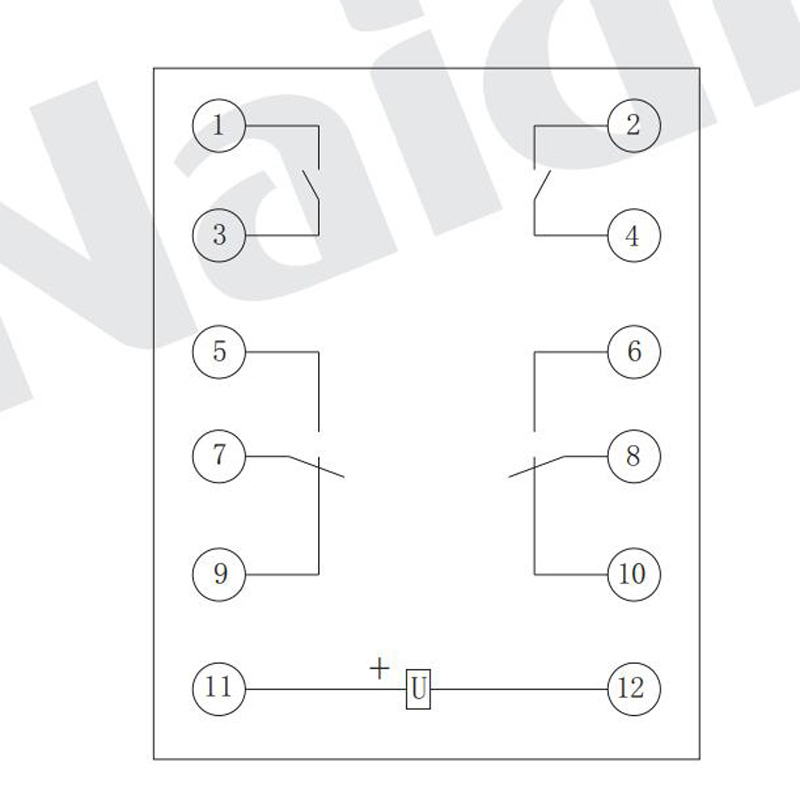

內部接線圖

外形及開孔尺寸
