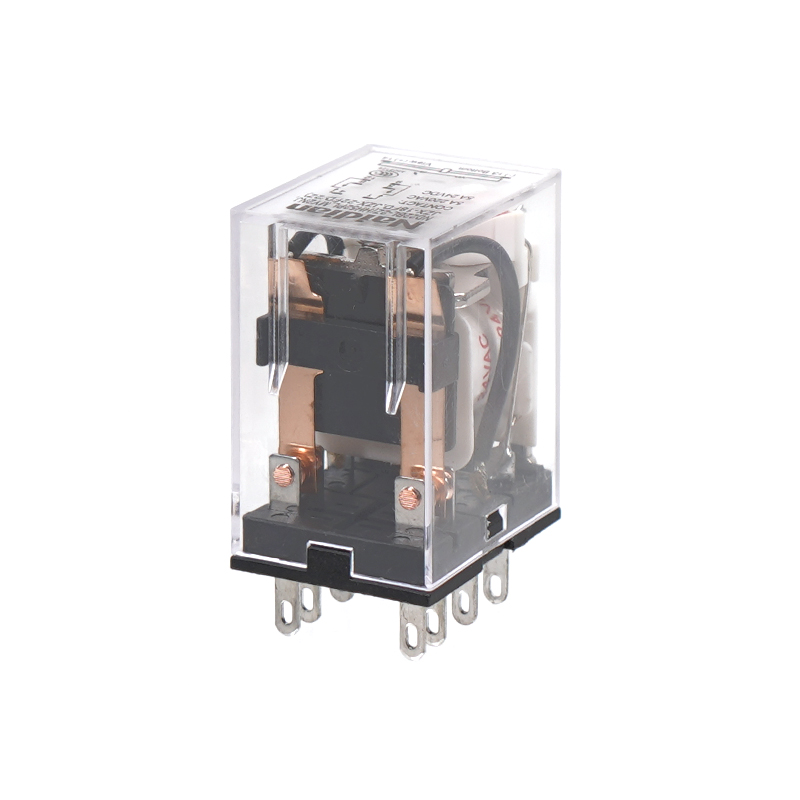

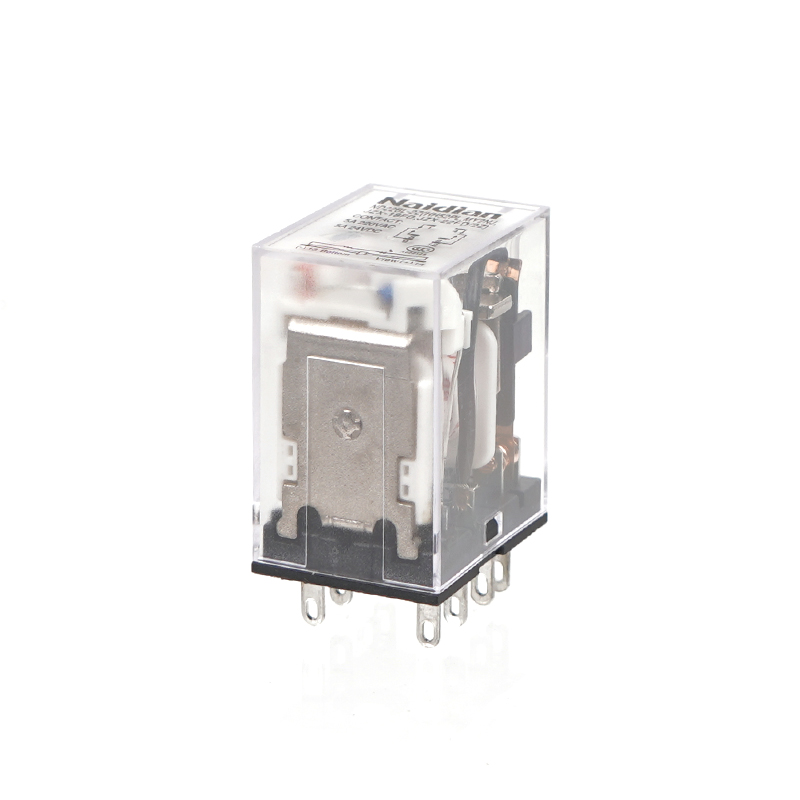

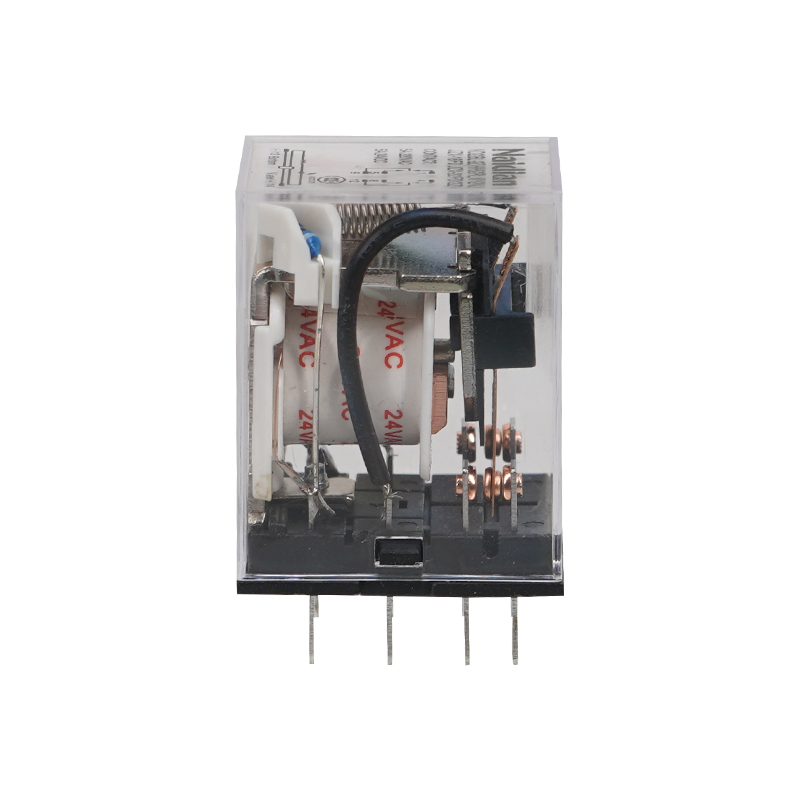

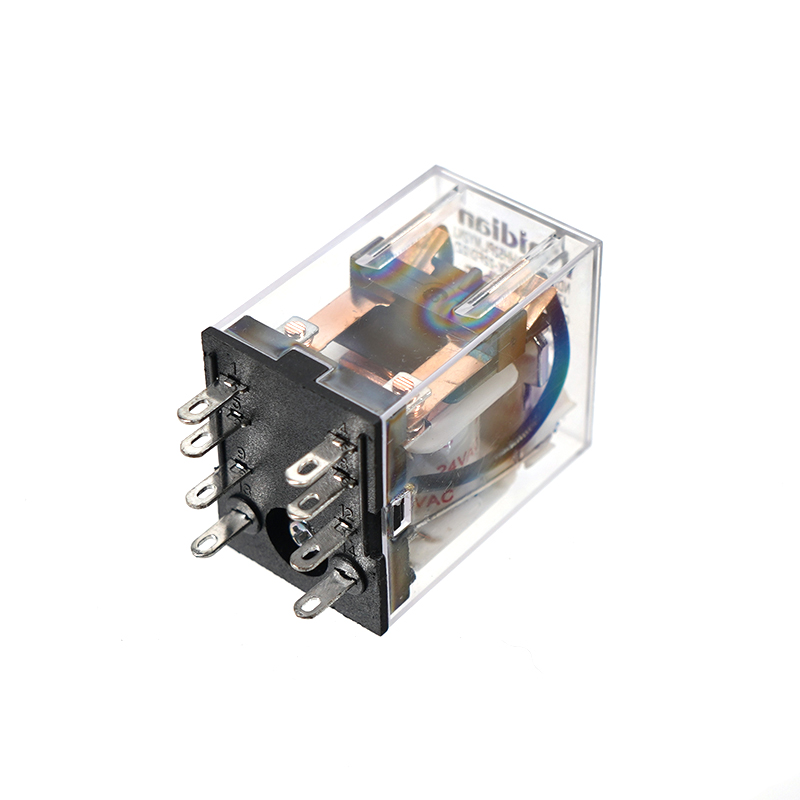

ND22B-□Z(HH5□P)通用電磁繼電器系列
ND22B-□Z(HH5□P)通用電磁繼電器系列
ND22B-□Z(HH5□P)通用電磁繼電器系列
ND22B-□Z(HH5□P)通用電磁繼電器系列
ND22B-□Z(HH5□P)通用電磁繼電器系列
ND22B-□Z(HH5□P)通用電磁繼電器系列

ND22B-□Z(HH5□P)通用電磁繼電器系列

觸點形式:2Z、2H、2D、3Z、3H、3D、4Z、4H、4D

接觸電阻:≤100mΩ(1A 6VDC)

觸電負載:5A 250VAC/30VDC、3A 250VAC/30VDC

絕緣電阻:≥500MΩ（500VDC）

吸合/釋放時間:≤25ms/25ms

插座模式:電路板和插座安裝

額定線圈功率:DC/AC 0.9W/1.2VA

規格

觸點形式 2D 2H 2Z 3D 3H 3Z 4D 4H 4Z
接點電阻

≤100mΩ(1A 6VDC)
觸點金屬

AgCdO AgSnO2

觸點負載

 5A 250VAC/30VDC、3A 250VAC/30VDC
絕緣電阻

≥500MΩ（500VDC）

介質耐壓

 線圈與觸點間≥1500VAC 1min
斷開觸點間≥1000VAC 1min

觸點組間≥1500VAC 1min

吸合/釋放時間

≤25ms/25ms

插座模式

電路板和插座安裝

線圈參數

線圈額定功率

DC/AC 0.9W/1.2VA



DC 線 圈 規 格 參 數 表

額定

電壓 (VDC)

吸合

電壓 (VDC)

釋放

電壓 (VDC)

線圈電阻Ω: ±10%

5

4.0

0.5

28

6

4.8

0.6

40

12

9.6

1.2

160

24

19.2

2.4

640

48

38.4

4.8

2560

110

88.0

11.0

12100



AC線 圈 規 格 參 數 表



額定

電壓 (VDC)

吸合

電壓 (VDC)

釋放

電壓 (VDC)

 線圈電阻Ω:  ±10%

6

4.8

1.8

12

12

9.6

3.6

42

24

19.2

7.2

168

48

38.4

14.4

675

110

96.0

36.0

3500

220/240

176.0

66.0

14000/16500

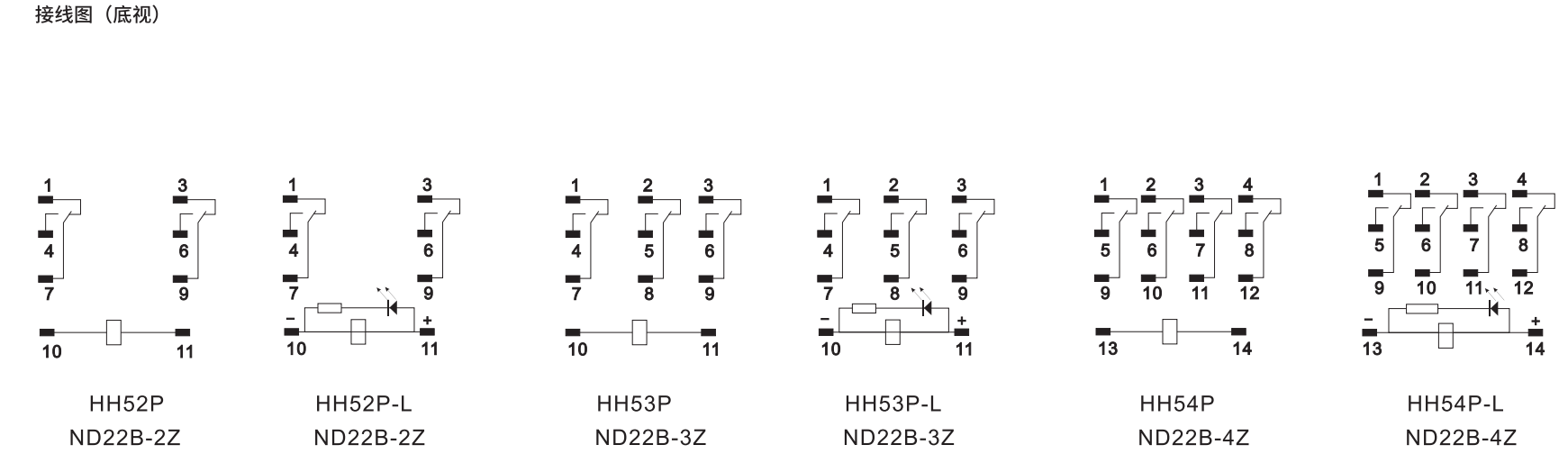

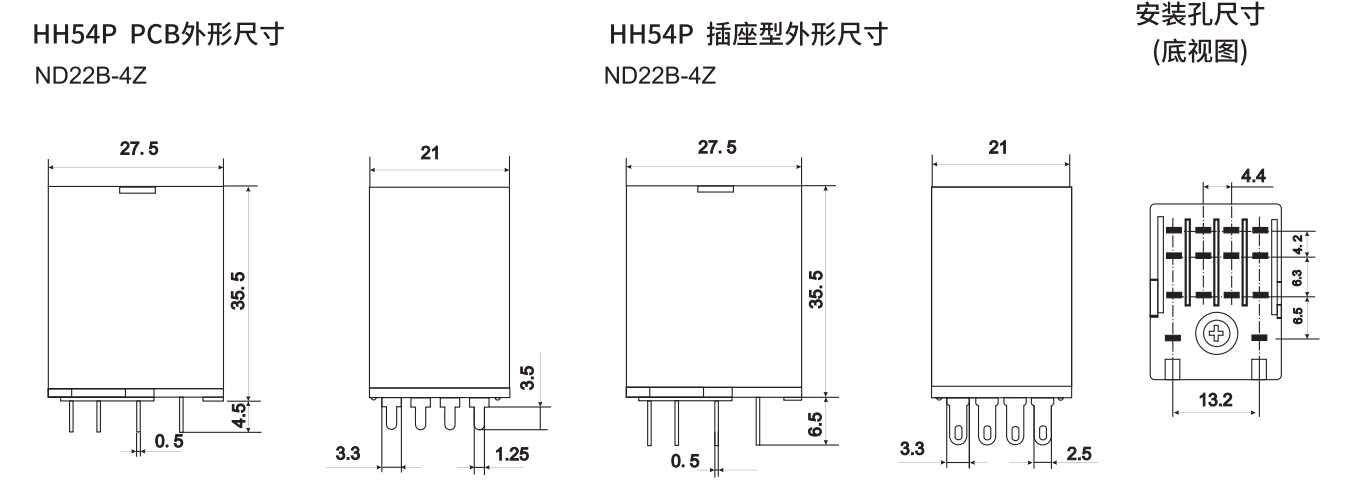

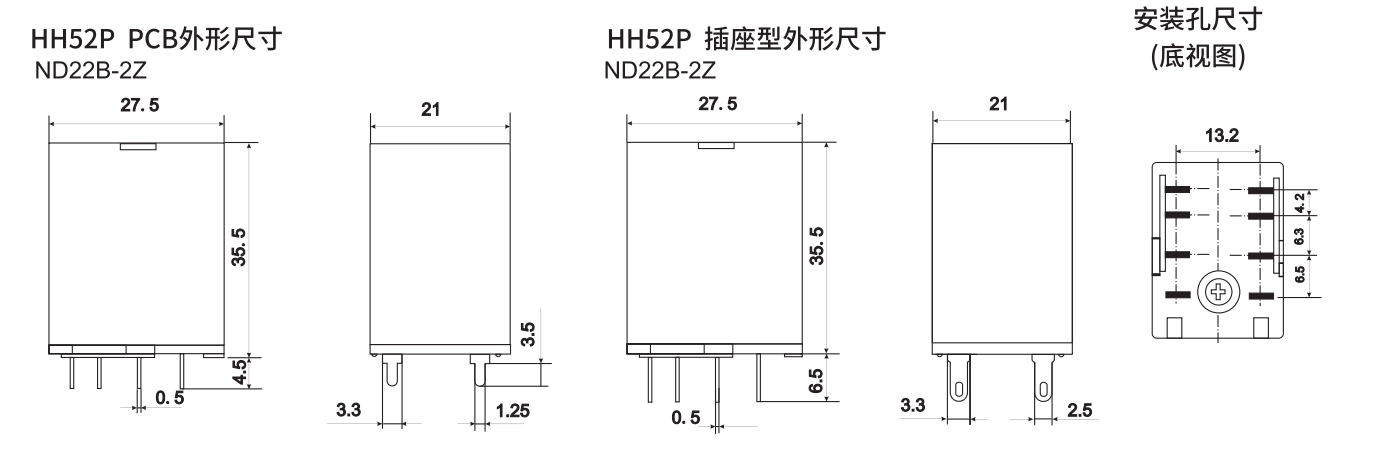

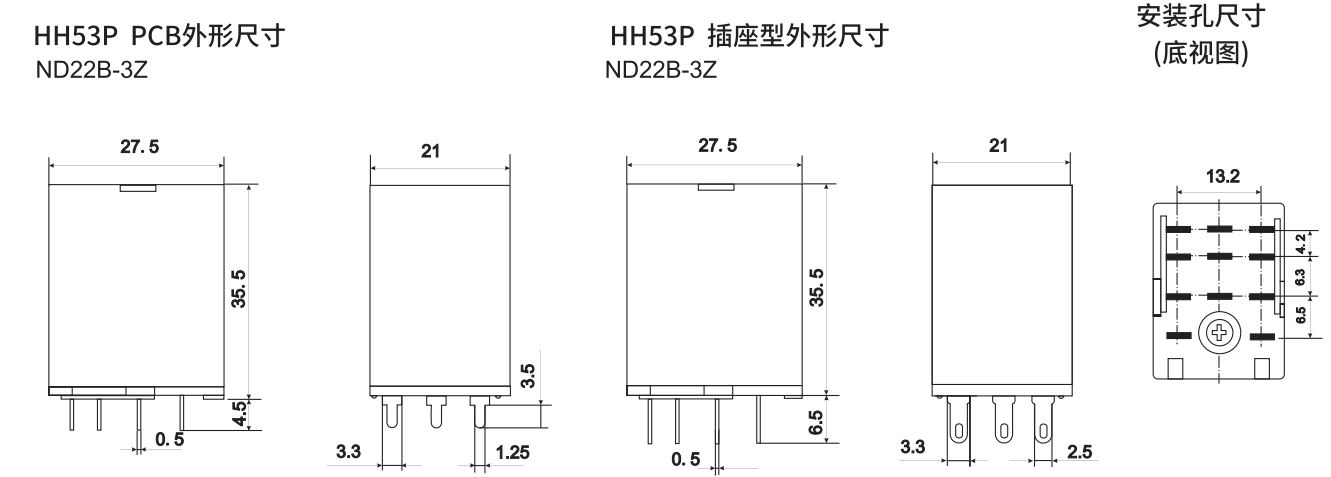

輪廓尺寸;接線圖(下圖）
