ND22C(JQX-58F)大功率繼電器

觸點形式:1C,1A,1B
接觸電阻:100mΩ (1A 6VDC)
觸點材料:AgCdo
接觸容量:60A 250VAC 28VDC
絕緣電阻:1000MΩ, 500VDC
絕緣強度:BCC2500VAC 1minute
吸合時間:BOC1200VAC 1minute
安裝方式:螺絲安裝
額定線圈功率:DC2.0W AC2.5VA

資料下載

即時聊天

產品概述
產品參數

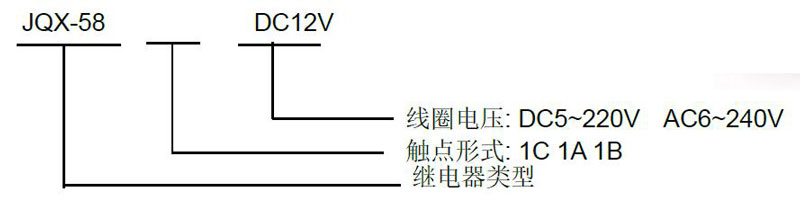

訂貨須知：

規格：

觸點形式	1C,1A,1B
接觸電阻	100mΩ (1A 6VDC)
觸點材料	AgCdo
接觸容量	60A 250VAC 28VDC
絕緣電阻	1000MΩ, 500VDC
絕緣強度	BCC2500VAC 1minute
吸合時間	BOC1200VAC 1minute
安裝方式	螺絲安裝
額定線圈功率	DC2.0W AC2.5VA

線圈規格參數表：

額定電壓VDC	吸合電壓(VDC)	釋放電壓(VDC)	線圈電阻Ω:±10%	Nominal Voltage VAC	Pull-in Voltage VAC	Release Voltage VAC	線圈電阻 Ω:±10%
6	4.80	0.60	20	6	4.80	1.80	14.4
12	9.60	1.20	45	12	9.60	3.60	57
24	19.2	2.40	320	24	19.20	7.20	250
48	38.4	4.80	1280	48	38.40	14.4	921
60	48.0	6.00	2800	110	88.00	36.0	5000
110	88.0	11.0	9650	220/240	176.00	72.0	11000/13090

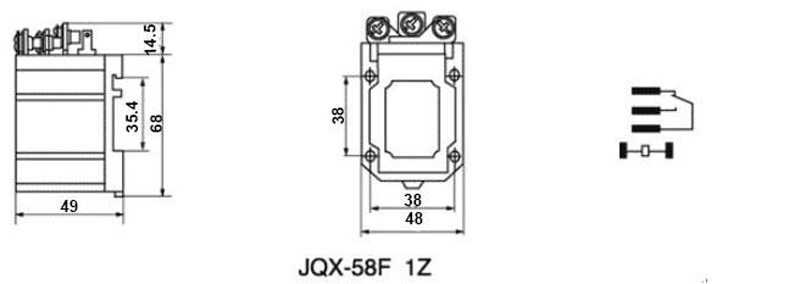

尺寸、接線圖：
