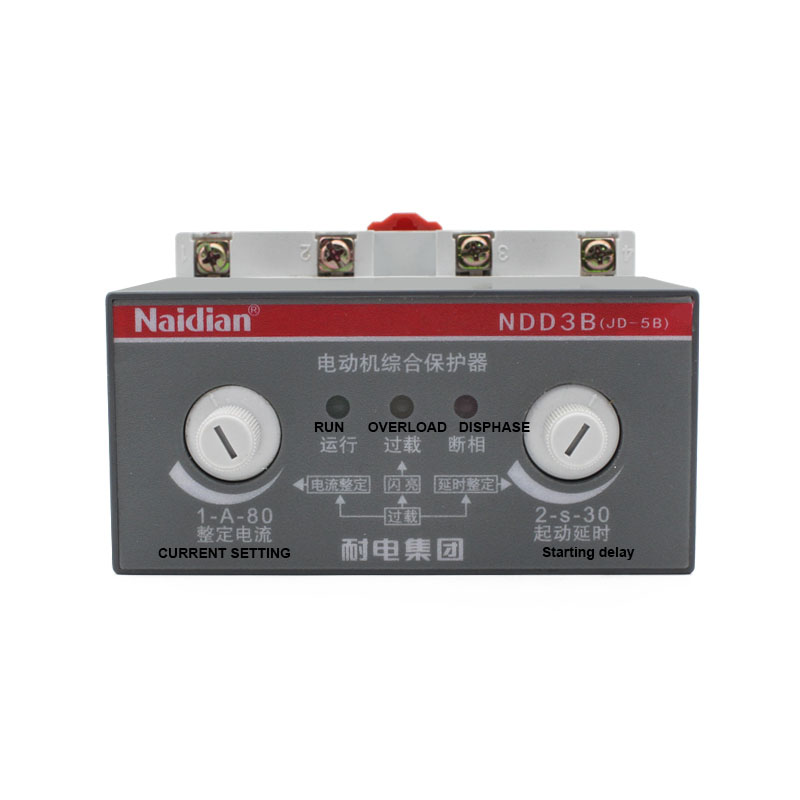

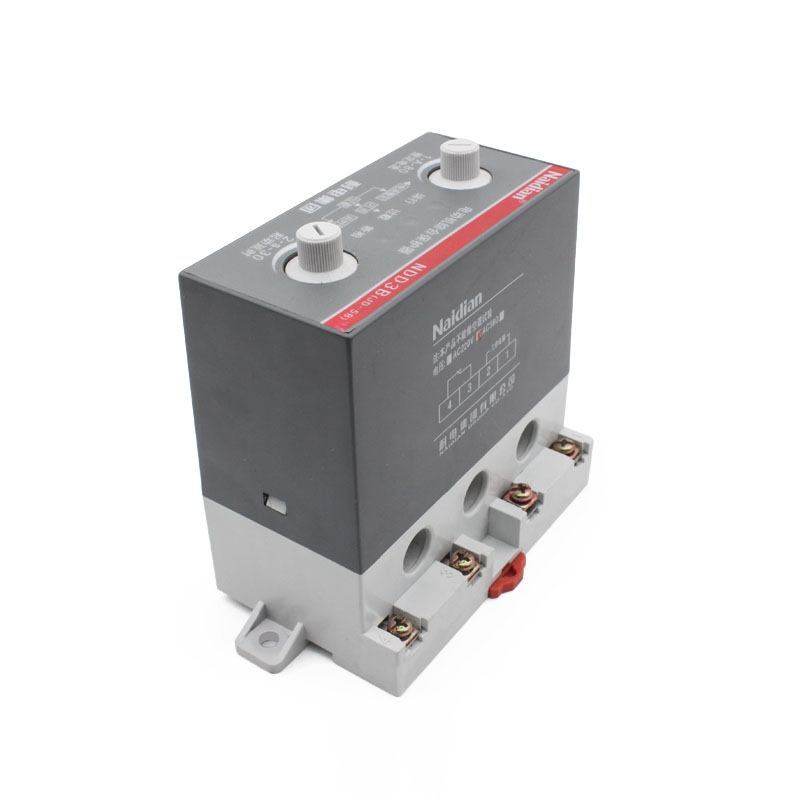

概述

NDD3B系列電動機綜合保護器（以下簡稱保護器）適用于交流50Hz,額定工作電壓AC380V及以下的供電電路中與交流接觸器等開關電器組成電動機控制電路。當電動機的主電路出現斷相、過載等非正常工作狀態時，及時斷開開關電器觸頭，分?jǐn)嚯妱訖C(jī)的三相電源，快速可靠地保護電動機。保護器采用電位器量化整定方式，直接根據電機銘牌標定的額定電流調節保護器的整定電流，比整定無量化、需啟動電機整定，而不能準確整定到電機額定電流的整定方式更為方便、直觀。保護器采用過電流倍率控制下的智能多區段反時限保護技術，且反時限具有性能優異的連續可調技術，可適應從輕載到重載起動等各類電機的需要。
本系列保護器符合GB14048.4標準。

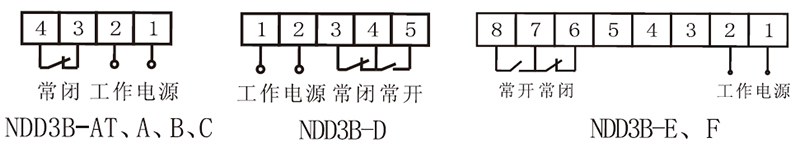

接線圖

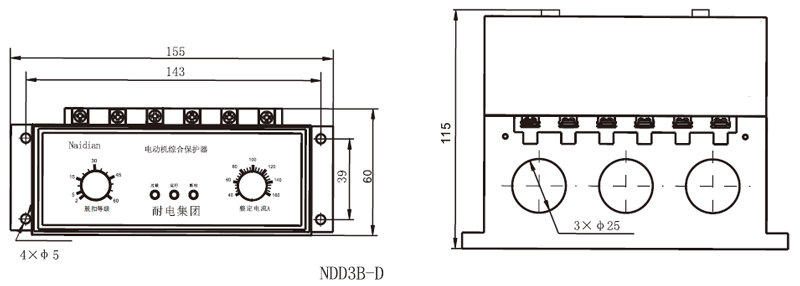

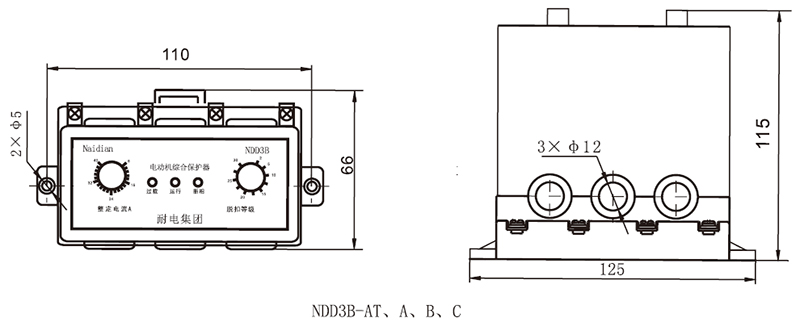

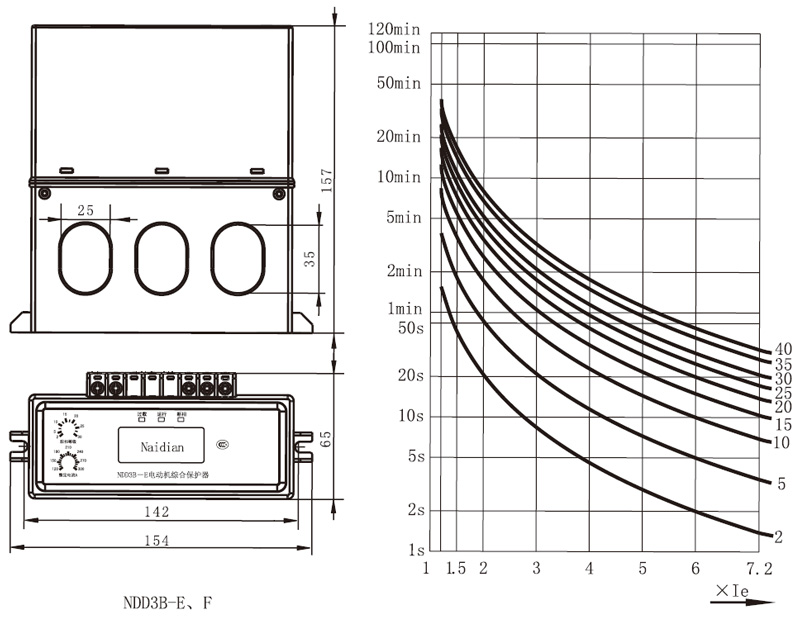

外形及安裝尺寸圖

過載保護反時限特性圖

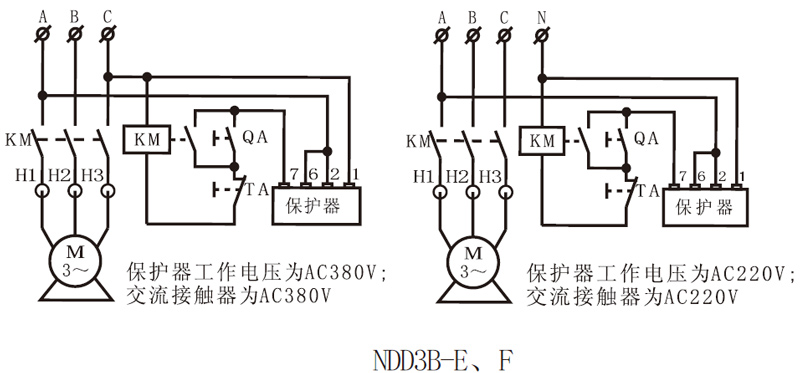

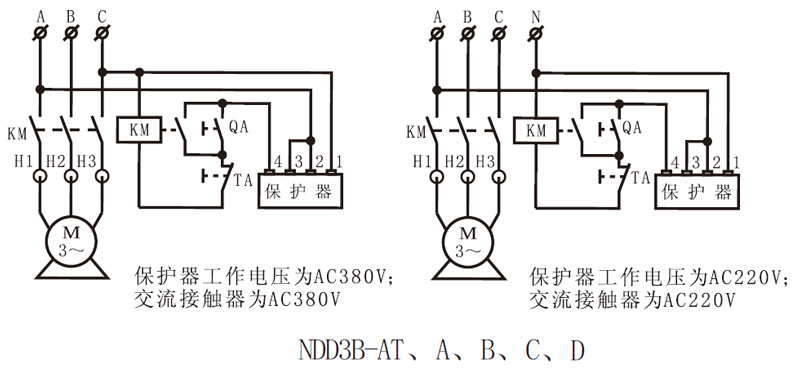

應用電路舉例

說明：KM：交流接觸器 QA：啟動按鈕 TA：停止按鈕 H1～H3保護器穿線孔
注:保護器和交流接觸器控制電源必須同相
