概述

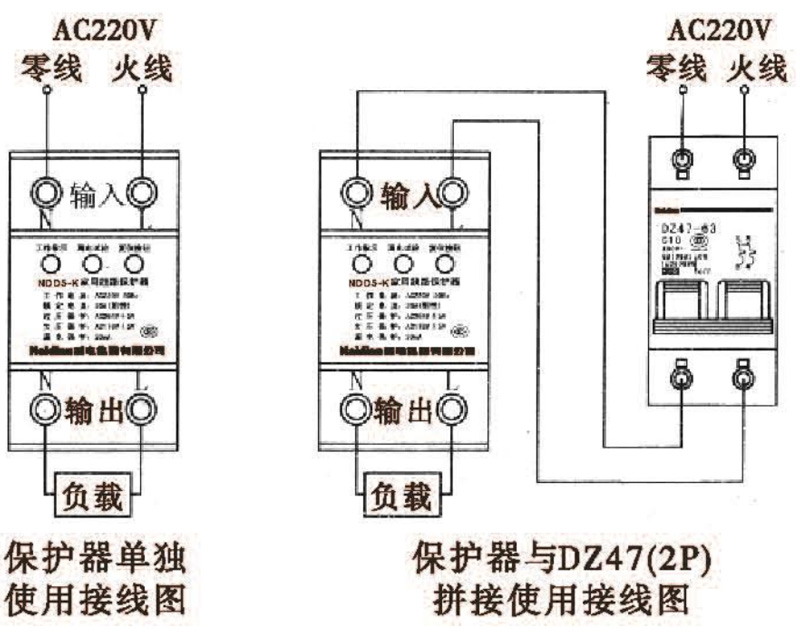

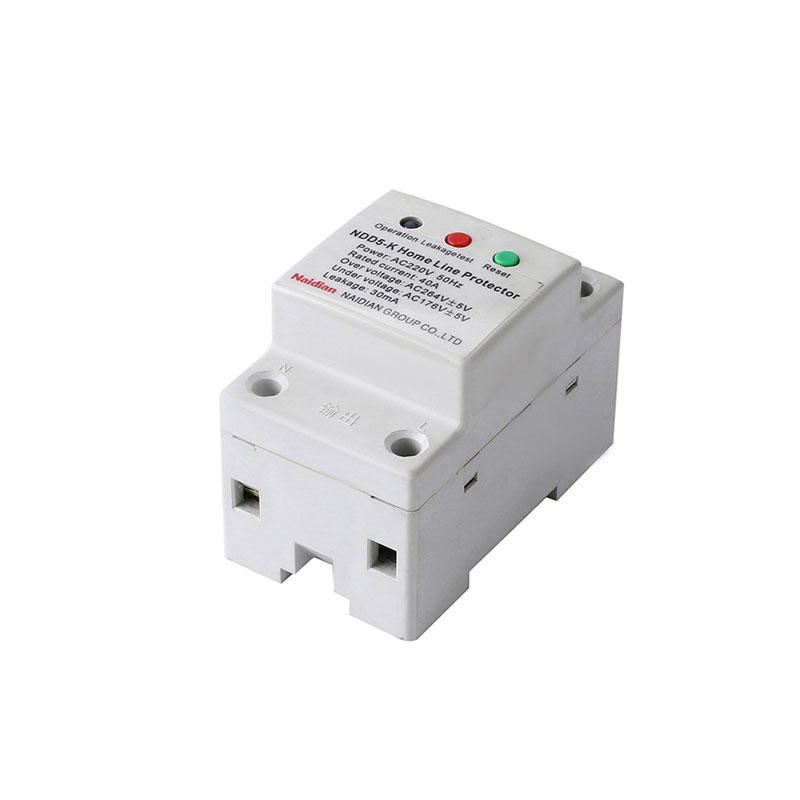

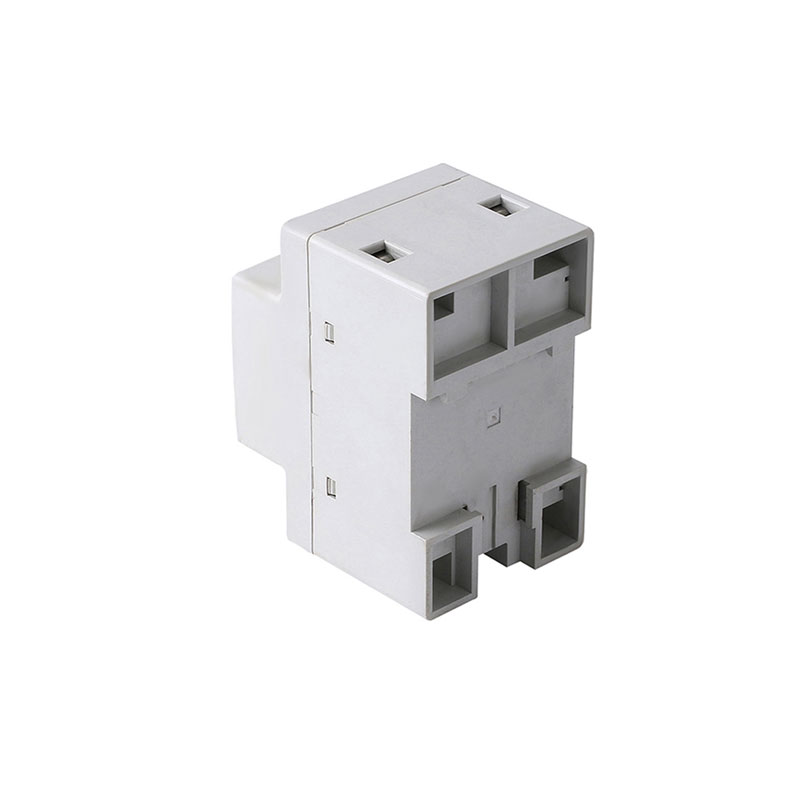

NDD5-K型家用線路保護器(以下簡稱保護 器)是根據目前市電狀況開發的新一代家用線 路保護裝置。能在電壓過高或過低的情況下 起保護作用，當市電電壓恢復正常時，保護 器自動接通電源，恢復供電，實現全自動控 制，同時還具有漏電(觸電)的保護功能。該保 護器可單獨使用,也可與DZ47(C45)拼裝構成 具有漏電、過欠壓、過載、短路保護功能的 綜合型線路保護裝置，可完全取代DZ47LE系 列產品。該產品結構緊湊、外形美觀，與 DZ47(C45)并軌安裝。

本系列保護繼電器執行Q/ZXL0027企業 標準，符合GB 14048. 5有關要求。

使用說明

1、面板上雙色發光管指示保護器的工 作狀態：指示燈發綠光時正常供電，發紅光 時保護功能啟動切斷供電。
2、產品輸入端每次接通市電時，需1~ 2分鐘給負載送電，防止家用空調、冰箱的 壓縮機因市電不穩頻繁起停。
3、產品接線：N為零線，L為火線，請勿接錯。

注意事項

1、保護器在新安裝或運行一段時期后 (一般每隔一個月)需按一次漏電試驗按鈕， 以檢査其是否正常工作。
2、保護器漏電保護動作后，需査明原 因，排除故障，方可按復位按鈕給負載供電。
3、產品接通電源后，請勿接觸帶電部 位，以免發生觸電。
4、為防強電流下觸點發熱，接線時務 必擰緊接線柱的螺釘，否則會因接觸電阻過大造成接線端處發熱而損壞產品或引起其它事故。
5、保護器僅對輸出端相線和用電設備 與大地之間的觸電進行保護，對同時接觸輸 出端兩線N、L (不與大地形成回路)的觸電不起保護，請注意安全用電。

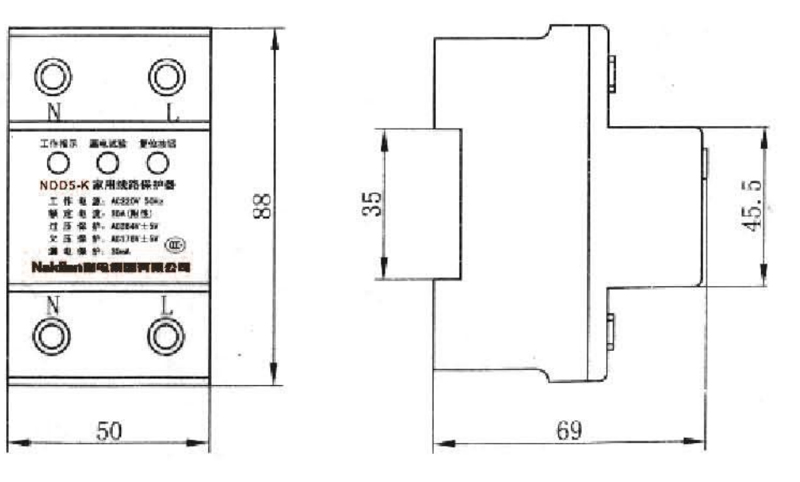

安裝及拆卸方法

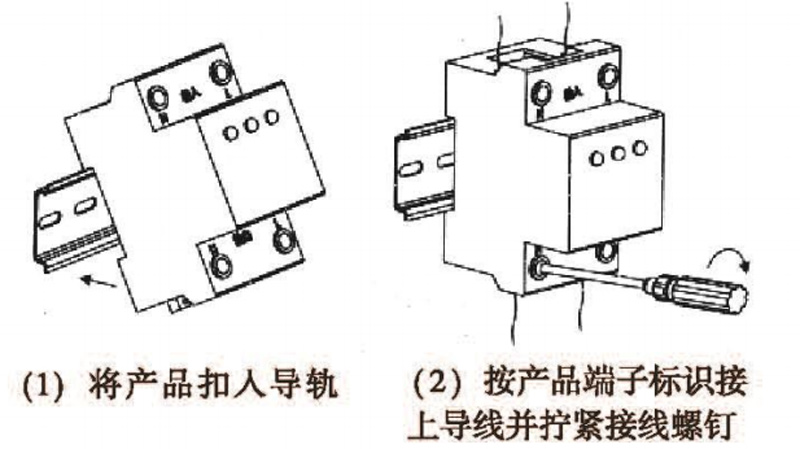

1、安裝順序：(1) →(2)

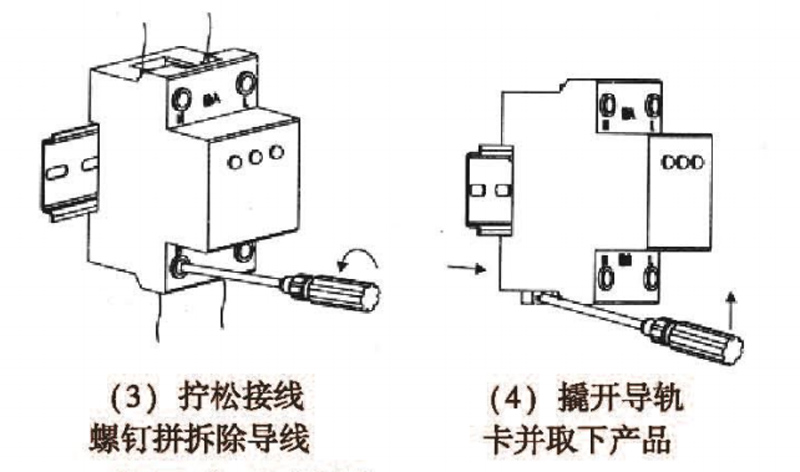

2、拆卸順序：(3) → (4)
注意：在安裝或拆卸前必須將主電路電源切斷。

應用電路舉例

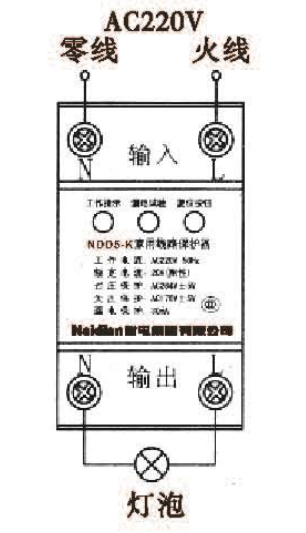

直接控制方式的接線：被控制的電器是單相供電，功耗不超過控制器的額定容量，可采用直接控制方式，接線方法如下圖所示。

訂貨須知

需說明產品型號、產品保護電流規格、 電壓等級、數量，有特殊要求時，應另注明。
例如：NDD5-K20A AC220V 100只。
