NDL2(DHC3L)系列電子式累時器

電源:內部電源
電池壽命:≥ 6年(25℃)
累時誤差:≤0.1%
最小信號脈寬:≥0.2秒
重量:約60g
安裝方式:面板式
開孔尺寸:22.2×45mm
電壓輸入:直流電壓輸入DC4～30V
交流電壓輸入AC/DC110～240V
無電壓輸入(接點輸入):接點接通最大電阻≤10KΩ(計時ON)
接點斷開最小電阻≥500KΩ(計時OFF)
輸入最大殘余電壓0.5V
工作環境溫度:-5～+40℃
儲存溫度:-25～+55℃
工作環境濕度:35～85%RH

資料下載

即時聊天

產品概述
產品參數

特點

最通用的廉價累時器
DIN 48×24mm 標準面板尺寸，可擴展成50×60mm
內部自帶電源，不需外接，內置鋰電池
有無電壓輸入、直流電壓輸入及交流電壓輸入型
6 位或8 位LCD 顯示
無機械磨損，壽命長
符合的標準：Q/WDH 02-2003、GB14048.5-2001、IEC60947-5-1:1997

型號含義

顯示方式	LCD (液晶顯示)
復位方式	外部端子/面板按鈕復位				外部端子復位
顯示位數	6位(字高6.7mm)				8位(字高6.5mm)
累時范圍	99999.9小時	99時59分59秒	9999時59分	9999天23時	9999時59分59秒	999999時59分
無電壓輸入（接點輸入）	DHC3L-1	DHC3L-2	DHC3L-3	DHC3L-4	DHC3L-5	DHC3L-6
直流電壓輸入（DC4～30V）	DHC3L-1V	DHC3L-2V	DHC3L-3V	DHC3L-4V	DHC3L-5V	DHC3L-6V
交流電壓輸入（AC/DC110～240V）	DHC3L-1A	DHC3L-2A	DHC3L-3A	DHC3L-4A	DHC3L-5A	DHC3L-6A

技術參數

電源	內部電源	電壓輸入	直流電壓輸入DC4～30V
電池壽命	≥ 6年(25℃)	電壓輸入	交流電壓輸入AC/DC110～240V
累時誤差	≤0.1%	無電壓輸入（接點輸入）	接點接通最大電阻≤10KΩ(計時ON)
最小信號脈寬	≥0.2秒		接點斷開最小電阻≥500KΩ(計時 OFF)
重量	約60g		輸入最大殘余電壓0.5V
安裝方式	面板式	工作環境溫度	-5～+40℃
開孔尺寸	22.2×45mm	儲存溫度	-25～+55℃
		工作環境濕度	35～85%RH

電氣特點

絕緣阻抗	100MΩ（DC500V）
耐壓	AC2000V 50/60Hz 1 分鐘
抗干擾	IEC61000-4 標準,等級 3
振動	抗振動：10-55Hz（周期 1 分鐘）振幅 0.75mm, X Y Z 各方向 1 小時 誤動作：10-55Hz 周期 1 分鐘振幅 0.5mm, X Y Z 各方向 10 分鐘
沖擊	抗沖擊：30G X ,Y, Z各3次誤動作：10G X ,Y ,Z各3次

DHC3L 系列

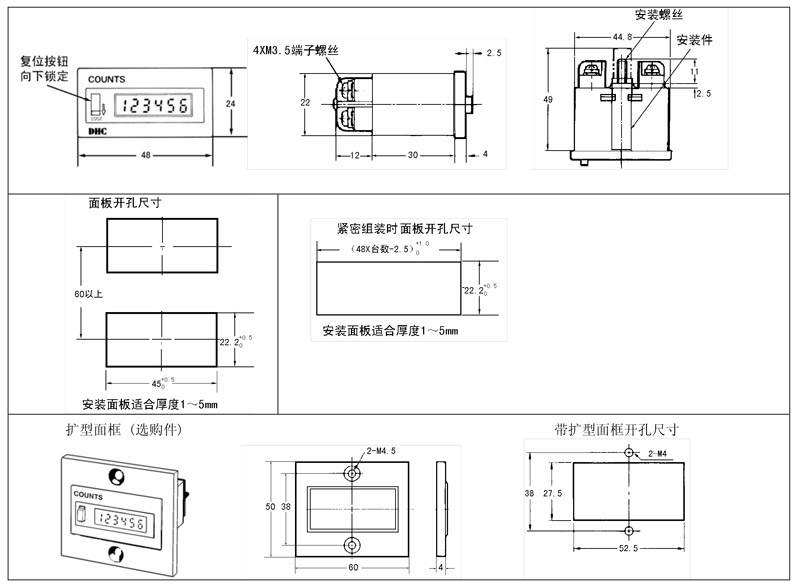

外型尺寸圖

ndl2 dhc3l dzslsq 3

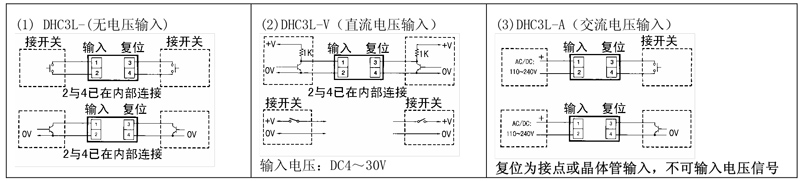

接線方法及注意事項 ndl2 dhc3l dzslsq 4

1. 累時器的信號輸入及復位輸入的開關或電路應盡量靠近累時器的接線端子.使輸入線盡量短.
2. DHC3L-A 為累時信號交流電壓輸入型，可輸入 AC/DC110～240V 電壓，但該型的復位信號如圖（3）只可輸入接點信號，切不可輸入電壓信號，否則會使累時器燒毀，甚至?xí)饍?nèi)部鋰電池爆炸。
3. 復位信號不應長時間接通,以免浪費內部電池。
4. 接點輸入應可靠。
▲本產品內置鋰電池,請勿加壓變形或在 100℃以上過熱，以免引起鋰電池破裂或燒毀。
