概述
ND1A系列電子式時間繼電器（以下簡稱繼電器）屬通電延時型。適用于交流50Hz，額定工作電壓380V及以下，或直流工作電壓 24V的控制電路中作延時元件，按預定的時間接通或分斷電路。
本系列繼電器執行Q/NDL10031-2000企業標準，符合GB14048.5-2000和JB/T10047-1999的有關規定。

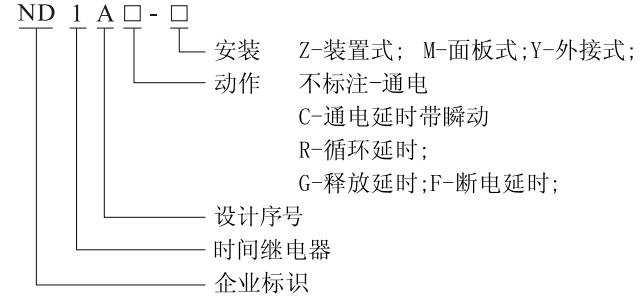

符號含義
.png)
主要技術參數
| 型號 | ND1A | ND1A-1 | ND1A-G | ND2A | ND1A-R |
| 額定電壓 | AC380、220V、127V、110V、36V、24V 50Hz；DC24V | ||||
| 延時范圍 | 0.1-1s、1-10、3-30s、12-120s、18-180s、30-300s、60-600s、120-1200s、180-1800s、360-3600s | ||||
| 動作形式 | 通電延時 | 通電延時帶瞬動觸點 | 釋放延時 | 斷電延時 | 循環延時 |
| 延時誤差 | ≤2.5% | ||||
| 觸點數量 | 2組延時轉換 | 1組瞬動轉換和1組延時轉換 | 2組延時轉換 | 2組延時轉換 | 2組延時轉換 |
| 觸點容量 | AC220 5A COSΦ=1 DC24V 7A | ||||
| 機械壽命 | 1X106次 | ||||
| 電壽命 | 1X105次 | ||||
| 安裝方式 | ND1A:裝置式 ND1A-M:面板式 ND1A-Y:外接式 |
ND1A:裝置式 ND1A-1/M:面板式 ND1A-1/Y:外接式 |
ND1A-G:裝置式 ND1A-G/M:面板式 ND1A-G/Y:外接式 |
ND2A:裝置式 ND2A-M:面板式 ND2A-Y:外接式 |
ND1A-R:裝置式 ND1A-R/M:面板式 ND1A-R/Y:外接式 |

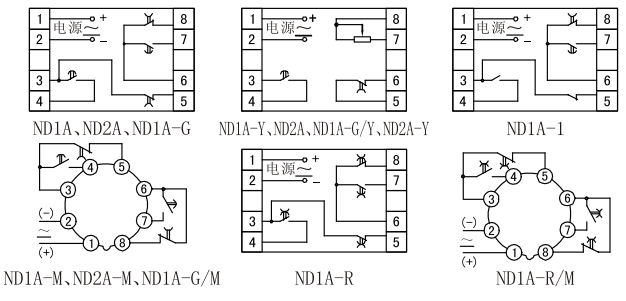

接線圖

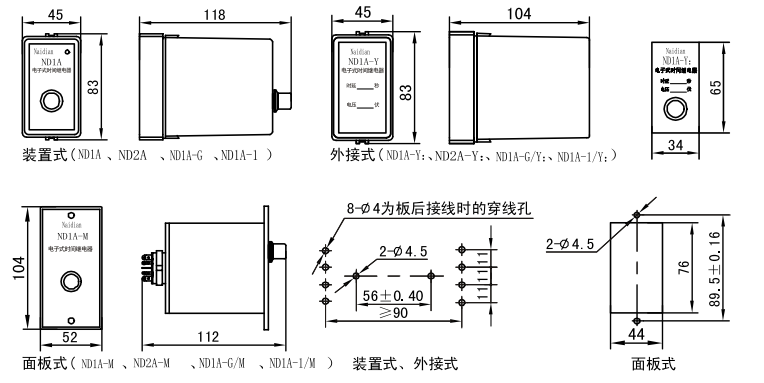

外形及安裝尺寸
使用說明
1、使用延時整定電位器預置延時時間，接通電源后，繼電器開始延時到預置時間執行繼電器轉換，實現定時控制。
2、ND2A型繼電器的最短通電時間應≥2s，且在使用之前需通電2s 后斷電使其延時釋放。3、繼電器重復啟動間隔時間應>0.5s。
