概述
應用
用于后備電源延時關閉的場合（緊急照明，電壓故障，急救呼吸機，消防門控制）。
特點
-延時范圍0.1s-10min可設定（旋鈕設定）。
-具有AC/DC 12V-240V超寬工作電壓規格可選。
-繼電器工作狀態通過LED指示燈指示。
-超小體積僅18mm寬度，35mm卡軌安裝。

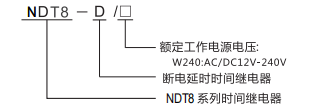

型號及其含義
技術參數
| NDT8-D | |
| 功能 | 斷電延時 |
| 電源端子 | A1-A2 |
| 額定控制電源電壓 | AC/DC 12-240V(50-60Hz) |
| 消耗功率 | AC0.09-3VA/DC 0.05-1.5W |
| 電源允許波動范圍 | -15%；±10% |
| 電源指示燈 | 綠色LED |
| 延時范圍 | 0.1s-10min |
| 設定方式 | 旋鈕 |
| 設定精度 | 5% |
| 重復精度 | 0.2% |
| 最小上電時間 | 200ms |
| 溫度波動誤差 | 0.05%/℃，at=20℃ |
| 輸出觸點參數 | 1XSPDT |
| 16A/AC1 | |
| 250VAC/24VDC | |
| 最小切換功率 | 500mW |
| 輸出繼電器指示 | 紅色LED |
| 機械壽命 | 1X107 |
| 電壽命（阻性負載） | 1X106 |
| 復位時間 | 最大200ms |
| 工作環境溫度 | -20℃~+55℃ |
| 存儲和運輸環境溫度 | -35℃~+75℃ |
| 安裝方式 | 35mm卡軌安裝 |
| 防護等級 | IP20 |
| 安裝位置 | 任意 |
| 安裝海拔高度 | ≤2000米 |
| 污染等級 | 2 |
| 接線能力 | 1X2.5mm2或2X1.5mm2 |
| 外形尺寸 | 90mmX18mmX64mm |
| 重量 | 62g |
| 符合標準 | GB14048.5，IEC/EN61812-1 |

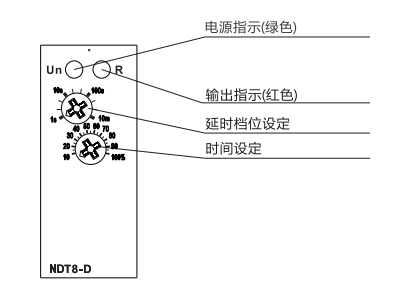

面板圖
接線圖
功能圖

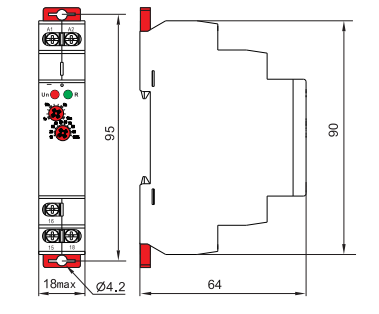

外形與尺寸
