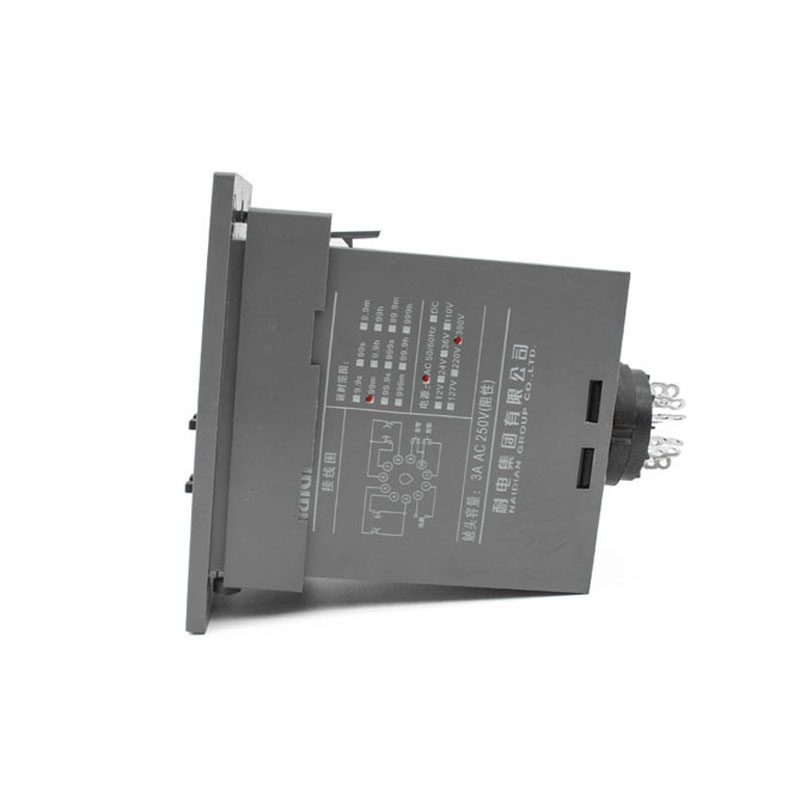

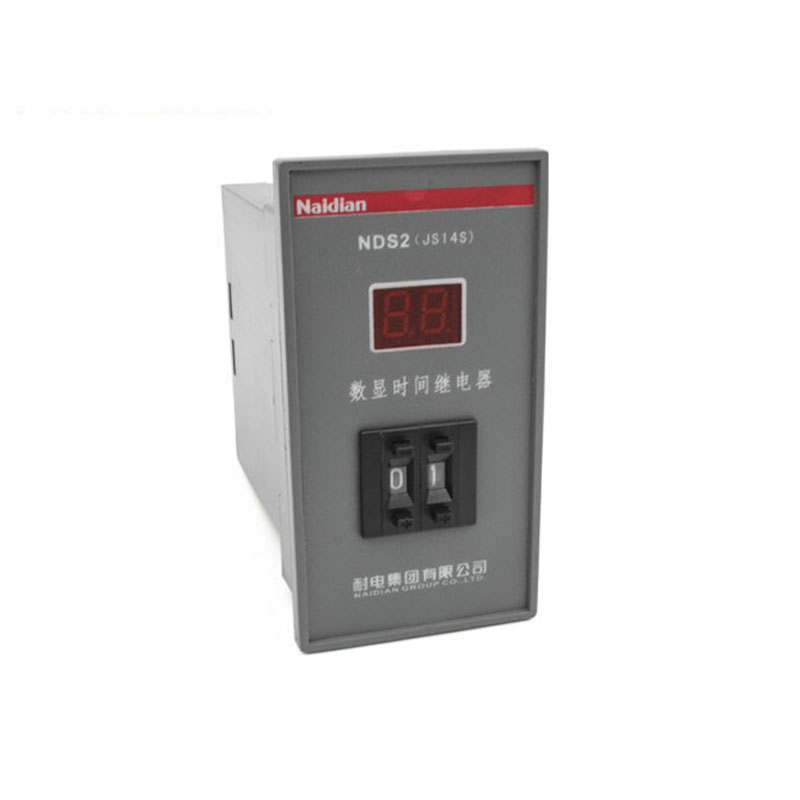

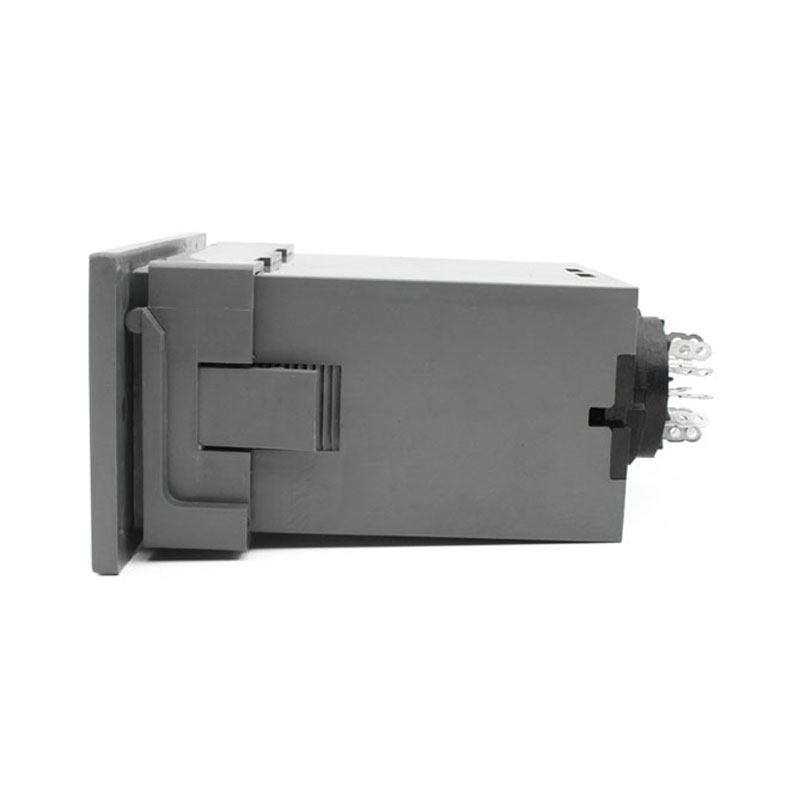

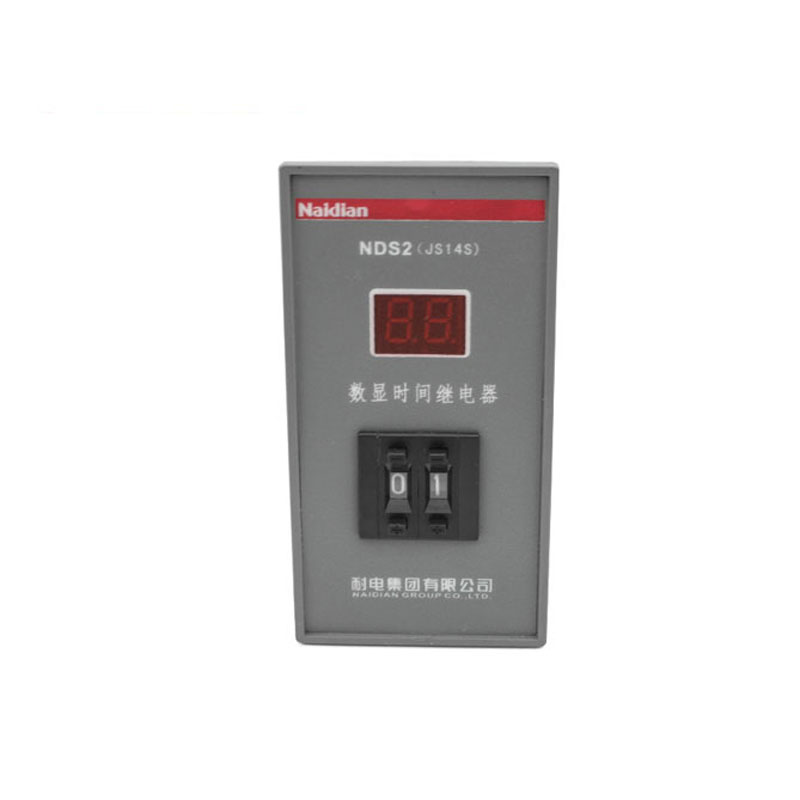

NDS2(JS14S)數顯時間繼電器

概述

JS14S系列數顯式時間繼電器（以下簡稱繼電器）屬通電延時型。適用于交流50/60Hz，額定工作電壓380V及以下或直流工作電壓24V的控制電路中作延時元件，按預定的時間接通或分斷電路。

本系列繼電器執行Q/NDL 10036-2000企業標準，符合GB14048.5-2000和JB/T10047-1999的有關規定。

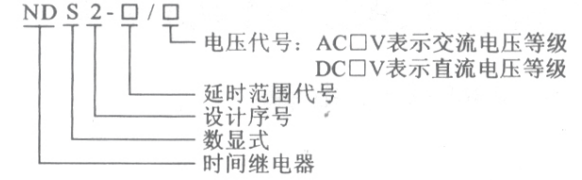

符號及含義

主要技術數據

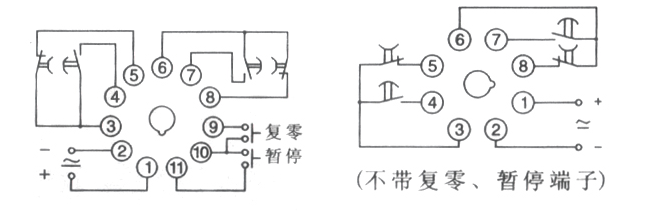

接線圖

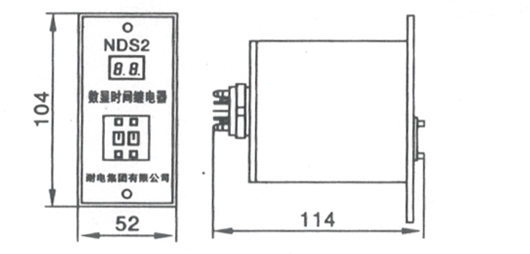

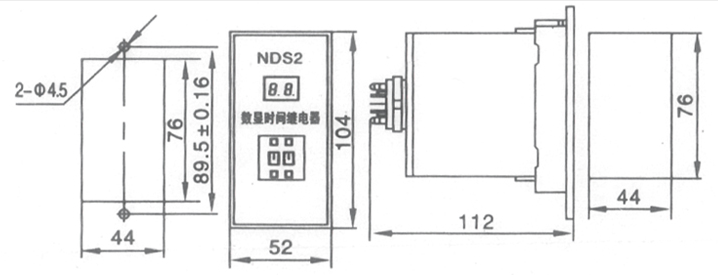

外形及安裝尺寸圖

使用說明

1、因繼電器具有記憶功能，需通電前預置好延時時間，通電后預置的時間無效，繼電器重復啟動間隔時間應≥0.5s。

2、把撥碼開關及時段開關預置好，接通電源。此時顯示并開始計時，到預置時間，延時觸點實現轉換，實現定時控制。

3、復零功能∶在任意時刻接通復零端子（9、10），繼電器恢復到初始狀態。

4、暫停功能∶在任意時刻接通暫停端子（10、11），計時暫停，顯示保持此刻時間，斷開后繼續計時。

5、在強電場環境且復位及暫停連接導線較長時，請使用屏蔽導線。復零端子（9、10），暫停端子（10、11）切勿輸入電壓或接地，以免損壞產品。
