NDS4-P(JS11P)數顯時間繼電器

產品型號:NDS3、NDS5、NDS4、NDS4-A、NDS4-P、NDS4-11
產品名稱:數顯式時間繼電器
工作電源:DC24V:AC24V、110V、220V、380V 50Hz
               AC380V 50HZ
               DC24;AC24V、220V、380V 50Hz
重復誤差:≤1%
工作模式:通電延時型
觸點數量:1組瞬動轉換觸點和2組延時轉換觸點
                三對常開觸點
觸點容量:AC220V 3A
               AC380V 3A
機械壽命:1X106次
電壽命:1X105次
安裝方式:面板式

資料下載

即時聊天

產品概述
產品參數

概述

NDS系列數顯式時間繼電器（以下簡稱繼電器）屬通電延時型。適用于交流50Hz，額定工作電壓380V及以下，或直流工作電壓24V的控制電路中作延時元件，按預定的時間接通或分?jǐn)嚯娐?。本系列繼電器執行Q/ZND10022-2000企業標準，符合GB14048.5-2000和JB/T10047-1999有關規定。

主要技術數據

產品型號	NDS3	NDS5	NDS4	NDS4-A	NDS4-P	NDS4-11
產品名稱	數顯式時間繼電器	數顯式時間繼電器	數顯式時間繼電器	數顯式時間繼電器	數顯式時間繼電器	數顯式時間繼電器
工作電源	DC24V:AC24V、110V、220V、380V 50Hz			AC380V 50HZ	DC24;AC24V、220V、380V 50Hz
延時范圍	99s 99s 9.9min 99min 99.9s 999s 999min 99.9h 99.99s 999.99s	0.1s~99.99s 1s~99m99s 1m~99h99m 時、分、秒設置	99.9s 999s 99min 99.9s 9999s 9999min	999s 99.9s	99.9s 999s 999min 99.99s 9999s 9999min
重復誤差	≤1%	≤1%	≤1%	≤1%	≤1%
工作模式	通電延時型	通電延時型	通電延時型	通電延時型	通電延時型
觸點數量	1組瞬動轉換觸點和2組延時轉換觸點			三對常開觸點	1組瞬動轉換觸點和2組延時轉換觸點
觸點容量	AC220V 3A	AC220V 3A	AC220V 3A	AC380V 3A	AC220V 3A
機械壽命	1X106次	1X106次	1X106次	1X106次	1X106次
電壽命	1X105次	1X105次	1X105次	1X105次	1X105次
安裝方式	面板式	面板式	面板式	面板式	面板式

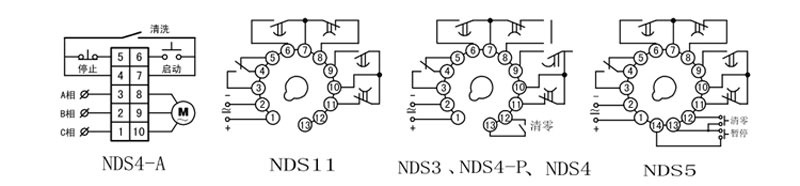

接線圖

nds4 p js11p szssjjdq 6

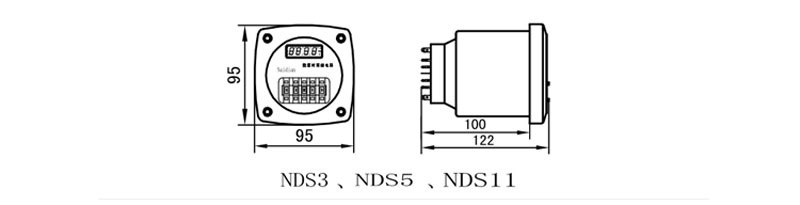

外型及安裝尺寸圖 nds4 p js11p szssjjdq 7
