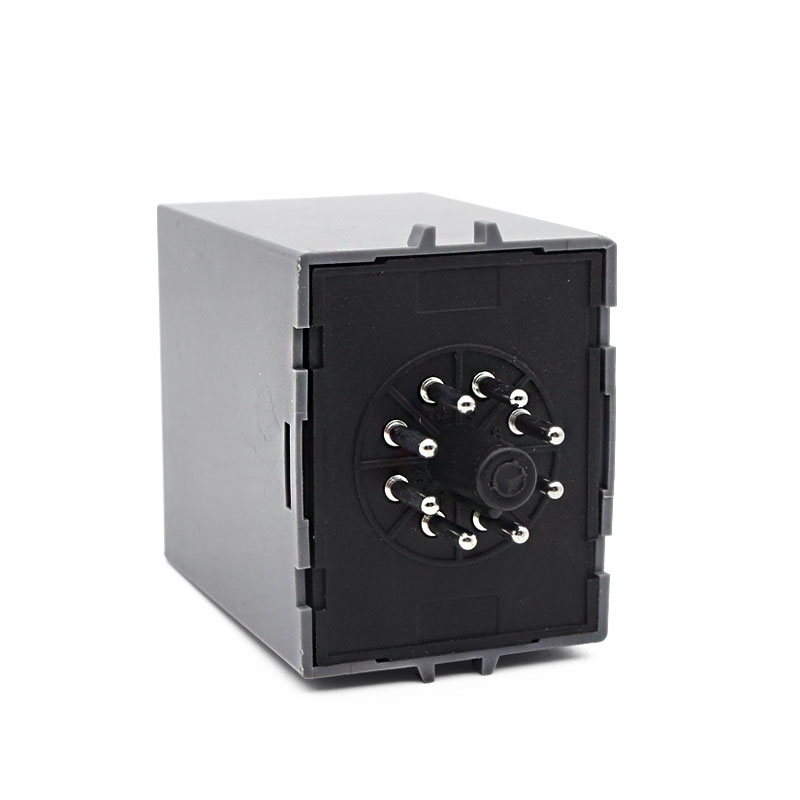

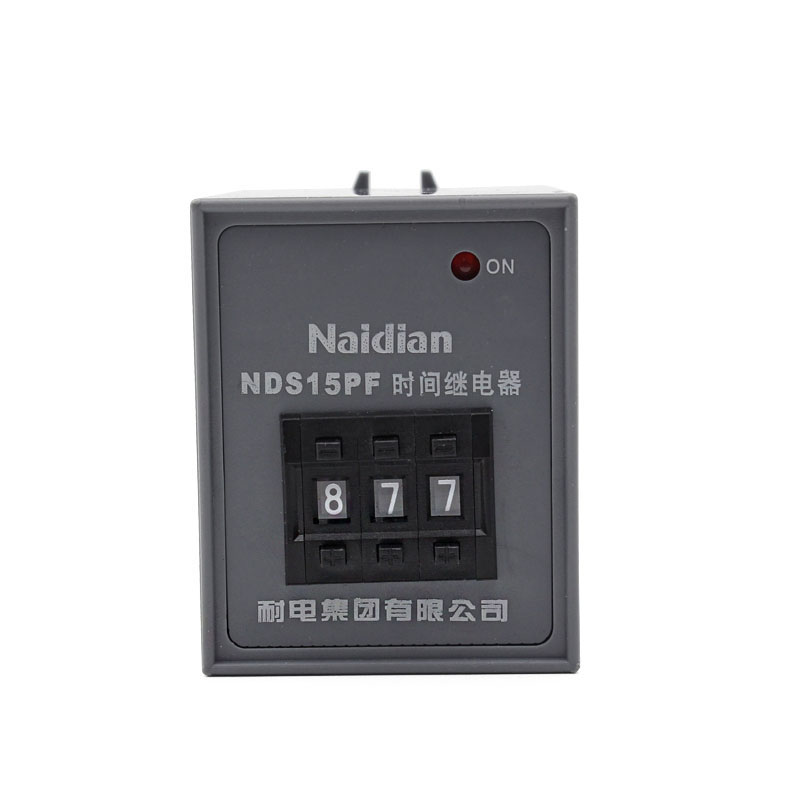

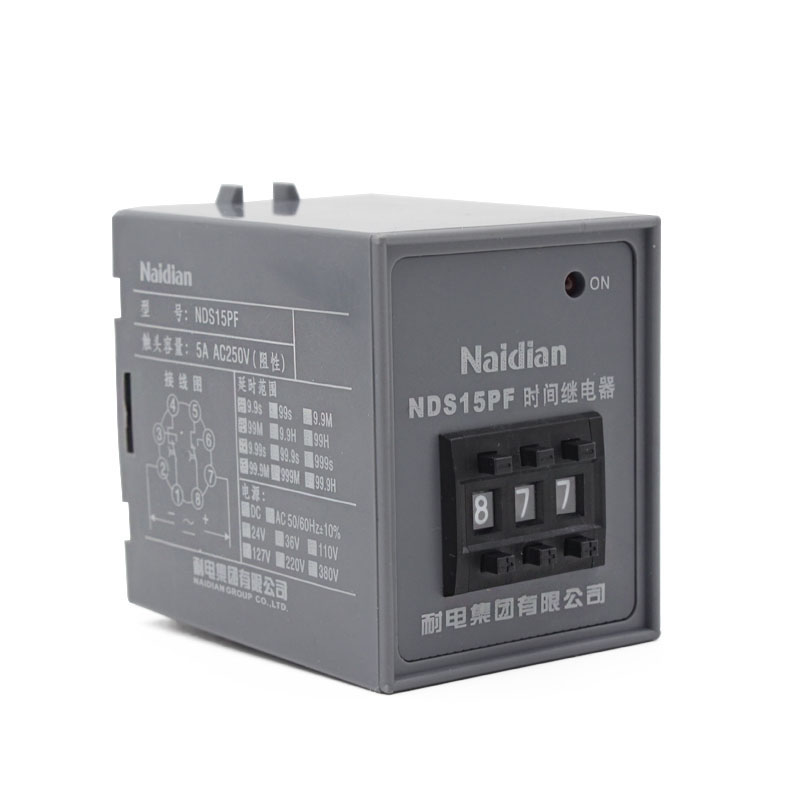

概述

NDS15P系列數字式時間繼電器（以下簡稱繼電器）適用于交流50Hz、工作電壓380V及以下或直流工作電壓24V的控制電路中作延時元件，按預定的時間接通或分斷電路。
該繼電器為數字撥碼設置，完全取代ST3P、AH2、AH3系列產品，同時解決ST3P、AH2、AH3系列產品電位器調節非線性的缺陷，可廣泛應用在自動化控制電路中作延時控制之用。
本系列繼電器執行Q/ZND 0081企業標準，符合GB 14048.5和JB/T 10047有關規定。

主要技術參數

型號	NDS15P	NDS15PG	NDS15PC	NDS15PF	NDS15PA	NDS15PK	NDS15PY	NDS15PR
工作模式	通電延時	釋放延時	通電延時帶瞬動觸點	斷電延時	通電延時	信號斷開延時	星三角起動延時	往復循環延時
延時范圍	0.1s~9.9s、0.1s~99.9s、1s~99s、1s~999s、10s~990s、0.1m~9.9m、1m~99m、0.1h~9.9h、1h~99h			0.1s~9.9s 1s~99s	0.1~9.9s、1s~99s、0.1m~9.9m、1m~99m、0.1h~9.9h、1h~99h共6種延時規格可調
設定方式	2位/3位數字撥碼開關設置				2位數字撥碼開關設置、1位時基撥碼開關設置
重復誤差	延時范圍大于1s時，Er≤1%：延時范圍小于1s時，Dr≤50ms
觸點數量	延時2轉換		延時1轉換瞬動1轉換	延時2轉換	A、延時2轉換 B、延時1轉換，瞬動1轉換	延時1轉換	延時星三角轉換，瞬動1常開	延時1轉換
觸點容量	AC250V 3A COS?=1
電壽命	1X105次
額定電壓	AC24V、AC36V、AC110V、AC220V、AC380V 50Hz，DC24V;允許波動范圍（85%~110%）Ue
環境溫度	-5℃~40℃
海拔	不超過2000m
濕度	安裝地點最高溫度為40℃時，空氣的相對濕度不超過50%，在較低溫度下可允許有較高的濕度，例如20℃時達90℃。對由于溫度變化偶爾產生凝露應采取特殊措施
安裝方式	配合不同的插座和附件可實現裝置式、面板式及35mm導軌安裝

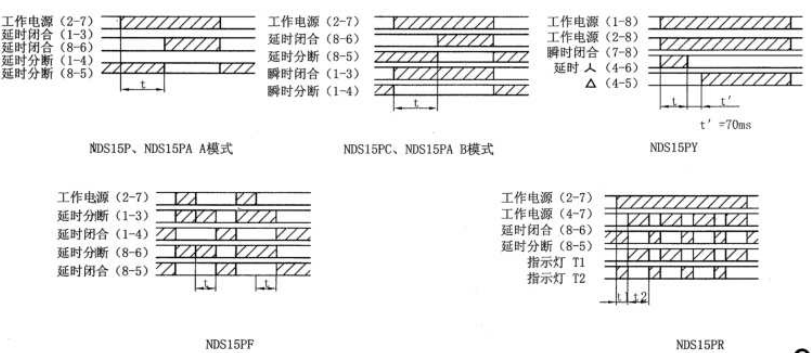

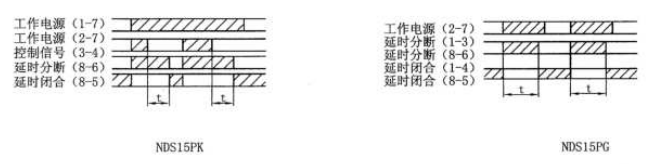

工作時序圖

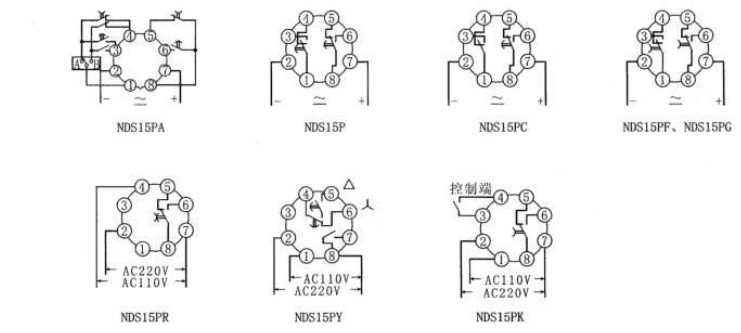

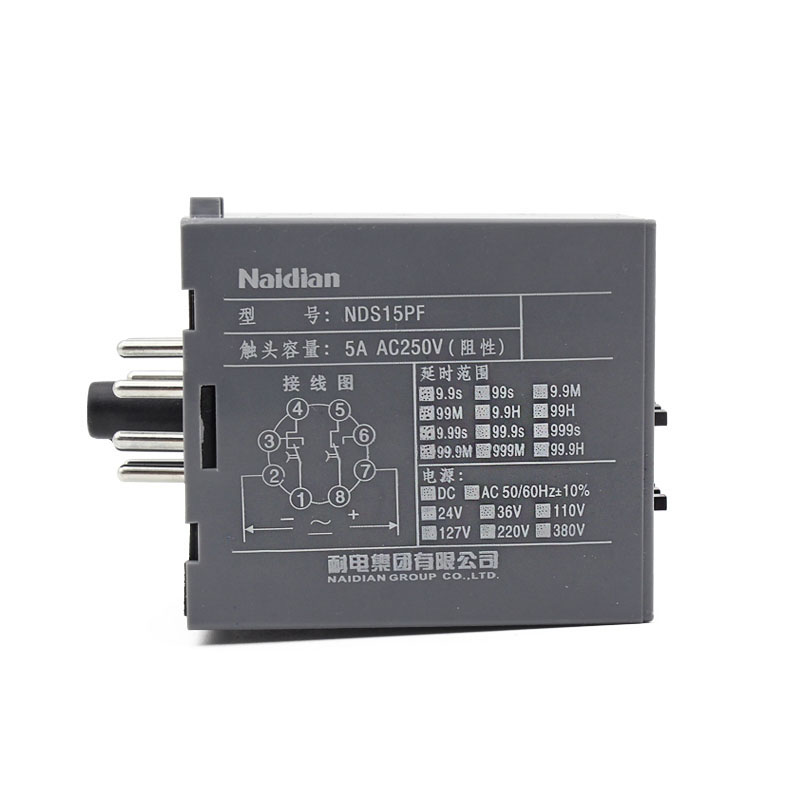

接線圖

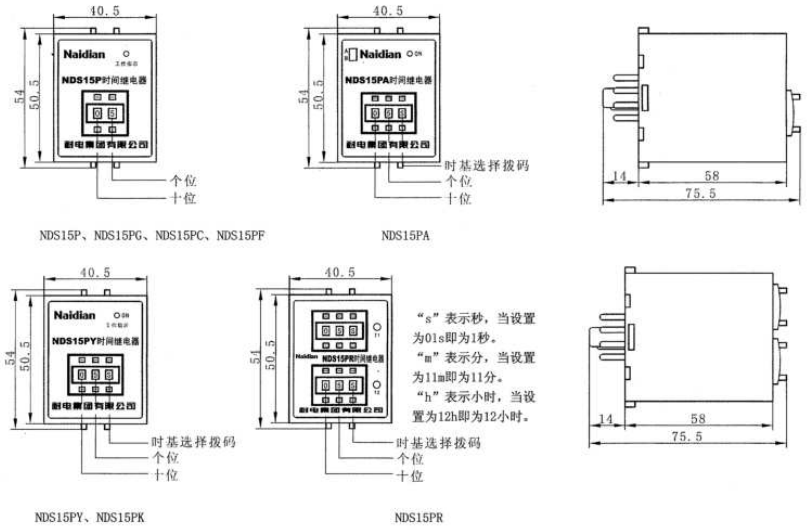

外形尺寸圖

使用說明

1、按照繼電器罩殼標簽上的接線圖，參考第八條電路舉例將產品接入控制電路中。

2、調整撥碼開關，預制好延時時間，接通電源，繼電器開始按第三條對應工作時序運行

3、NDS15PF通電時間應≥2s。

4、NDS15PK信號控制端（3、4）閉合時應大于50ms，從控制端（3、4）斷開時刻起，繼電器開始延時，延時至預置時間，繼電器釋放，且控制端切勿輸入電壓或接地，同時應避免同電力線絞合走線，以免損壞產品。

5、NDS15PA模式A、B可通過調節面板上的撥檔開關選擇，且應在產品通電前設置好延時時間及A、B模式。

6、NDS15PY星三角轉換延時時間為70ms。
