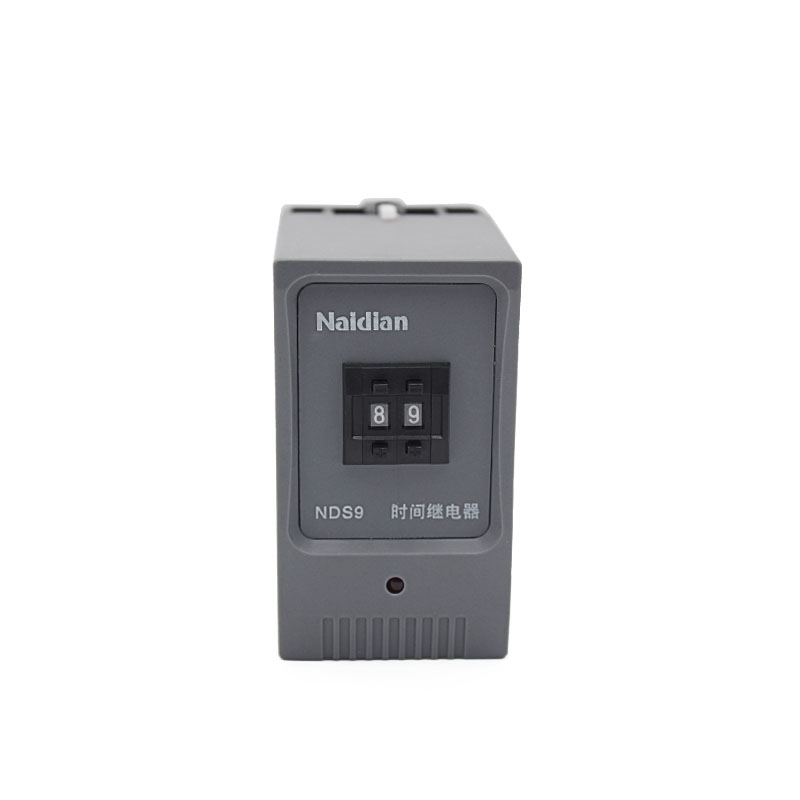

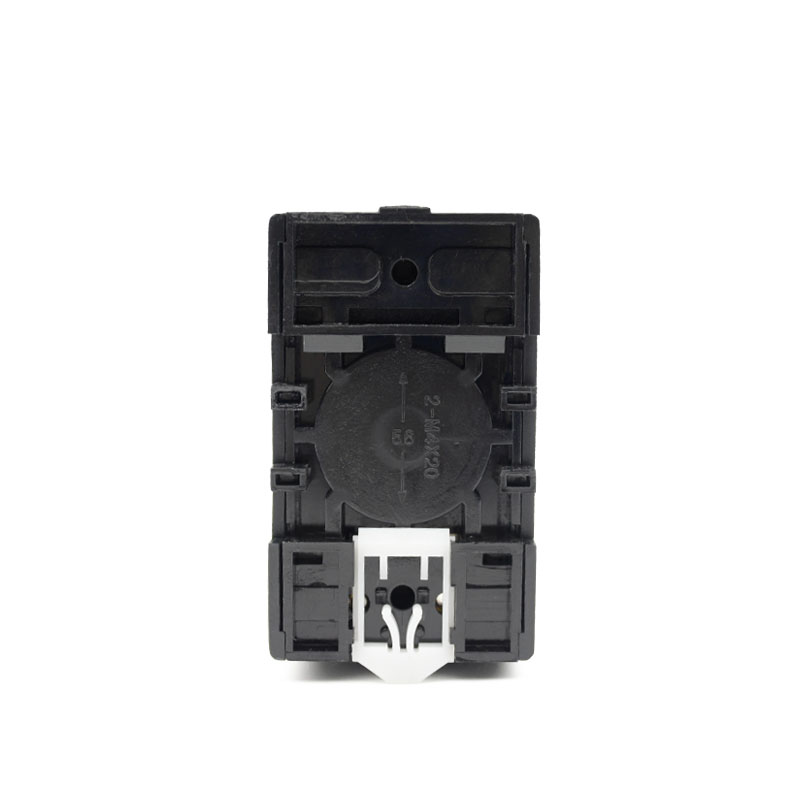

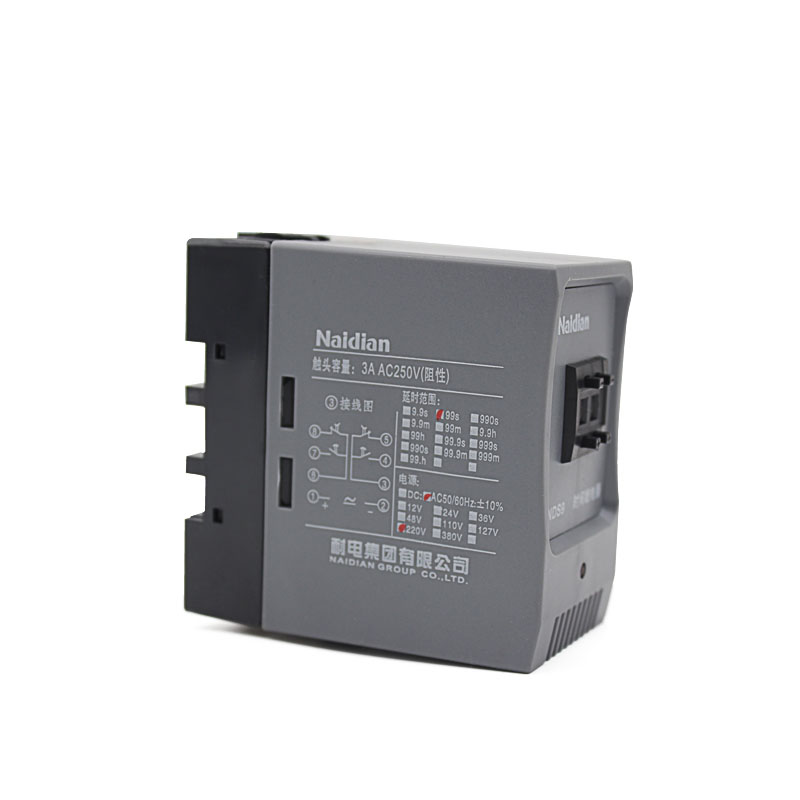

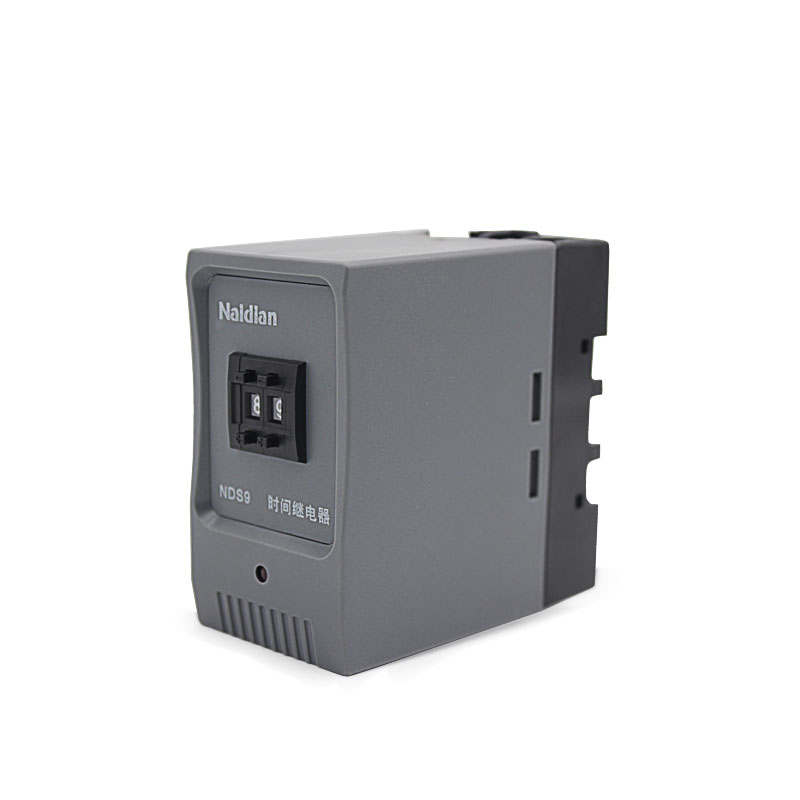

NDS9(JS14P)數字式時間繼電器

資料下載

即時聊天

產品概述
產品參數

概述

NDS9系列數字式時間繼電器（以下簡稱繼電器）屬通電延時型。適用于交流50Hz，額定工作電壓380V 及以下或直流工作電壓 24V的控制電路中作延時元件，按預定的時間接通或分?jǐn)嚯娐贰?br /> 本系列繼電器執行Q/NDL 10035-2000 企業標準，符合GB14048.5-2000和JB/T10047-1999有關規定。

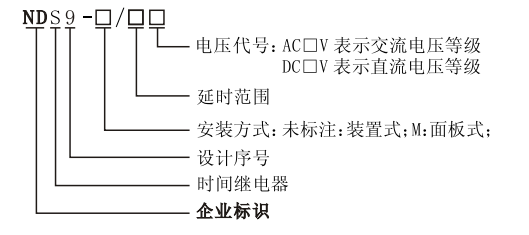

符號及含義

電壓代號，延時范圍，安裝方式，設計序號，時間繼電器，企業標識

主要技術數據

型號	01	02	03	04	05	06
額定電壓	AC380V、220V、127V、110V、36V、24V 50Hz;DC24V
動作形式	通電延時
延時范圍	0.1~9.9s	1~99s	0.1~9.9m	1~99m	0.1~99.9s	1~999s
設定方式	2位按鍵開關				3位按鍵開關
重復誤差	≤1%
觸點數量	延時2轉換；延時1轉換、瞬時1轉換
觸點容量	AC220 3A COS?=1；DC24V 5A
機械壽命	1X10⁶
電壽命	1X10⁵

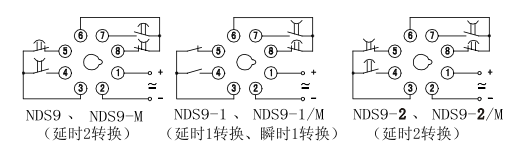

接線圖

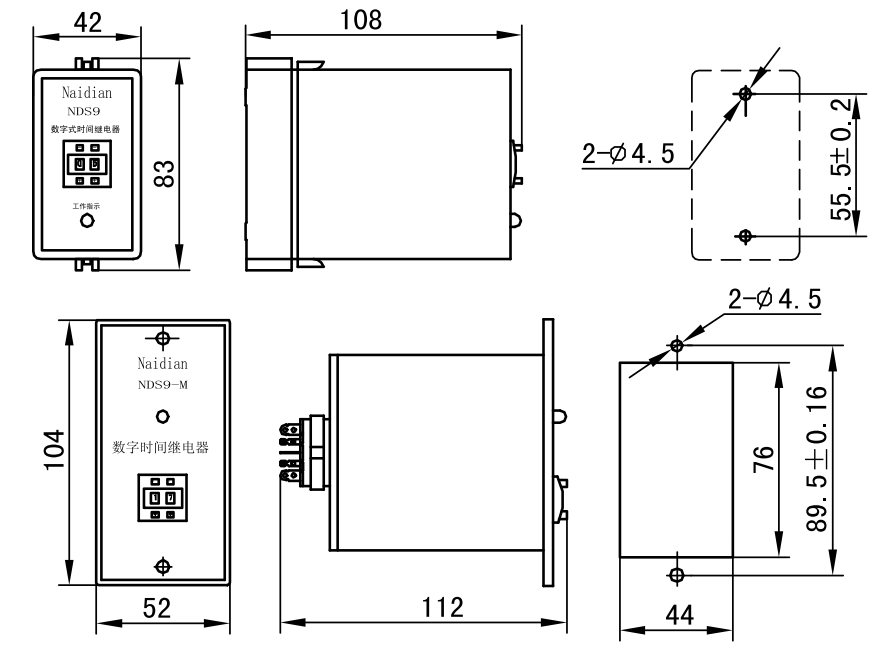

外形及安裝尺寸圖

使用說明

1、按照繼電器罩殼標牌上的接線圖正確接線，電源電壓和頻率必須符合要求。
2、使用面板上的BCD 碼開關預置延時時間。
3、接通電源后，繼電器延時到預置時間，執行繼電器轉換，實現定時控制。
