概述

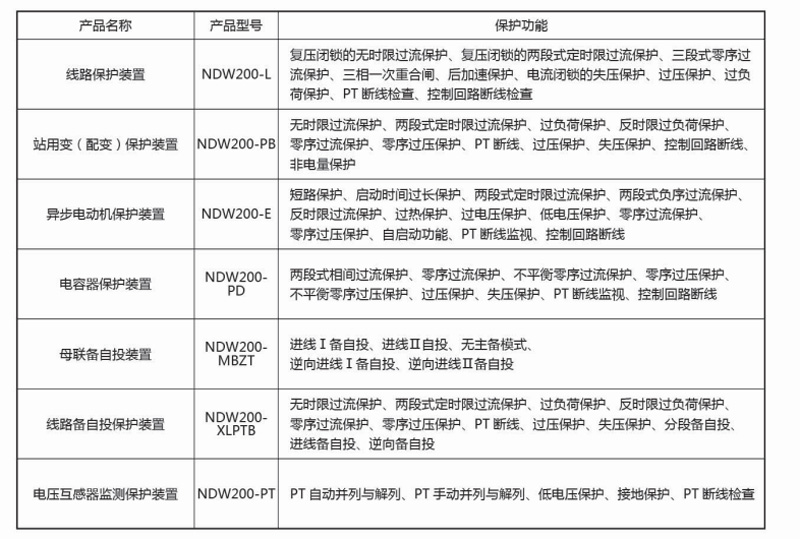

NDW200系列分散式微機保護監控裝置是根據"一個設備（一個間隔）一個裝置"的全分散設計模式開發出來的開關柜上保護監控裝置。裝置機箱設計結構緊湊、密封性好、抗干擾、抗震動能力強，可滿足10KV及以下電壓等級饋出線等設備的保護和監控需要。裝置可根據用戶要求靈活配置，以達到最佳性能價格比。主要包括NDW200-L微機線路保護監控裝置、NDW200-PD微機電容器保護監控裝置、NDW200-E微機電動機保護監控裝置、NDW200-PT電壓并列裝置和NDW200-MBZT備用電源自投裝置。通過不同的設定，可適用于線路保護（包括進線、出線）、分段保護、線路變壓器組保護（含站、所用變）

NDW200系列微機保護及自動裝置具有以下特點∶

●具有完整的保護功能和就地監視功能。根據用戶需要，可選配通訊功能，以實現簡單實用的綜合監控功能。
●選用高性能、高可靠性、高集成度的寬溫軍用或工業級芯片;高精度阻容元件;密封繼電器，確保了裝置高、低溫環境下的可靠性。
●全封閉抗干擾單元機箱，新型背插式結構設計，雙層屏蔽，總線不外引，減少電磁干擾的影響。
●按繼電保護的可靠性要求設計監控系統，提高系統整體可靠性，以真正實現變電站無人值班?！ら_關遙信采用雙位置采集，避免了開關操作遙信抖動問題。
●裝置具備完善的自檢功能，發現裝置工作不正常時可靠閉鎖保護出口，保證裝置不誤動。
●采用專用時鐘芯片，由單獨的晶振支持，帶有備用電池，時鐘即使在裝置掉電后也能正確走時，使裝置能準確記錄各種故障信息。
●內部線路板采用表貼工藝，所用元器件全部采用一線品牌，保證了裝置的可靠性穩定性
●裝置具有三級看門狗，外部硬件看門狗、CPU硬件定時器看門狗和軟件看門狗，保證裝置在任何情況下不會死機。
●具有高速磁隔離技術的RS485通訊接口，通訊穩定可靠，RS485口通信采用MODBUSRTU通信協議和IEC60870-5-1-3協議，通信協議可通過設置來選擇。
●裝置中軟件采用模塊化設計，具有多種冗余措施，并經過了長時間的現場運行考驗，程序運行穩定可靠。
●采用全中文液品顯示界面，多層菜單顯示，顯示信息豐富，人機界面友好，無需復雜培訓即可完成調試工作。
