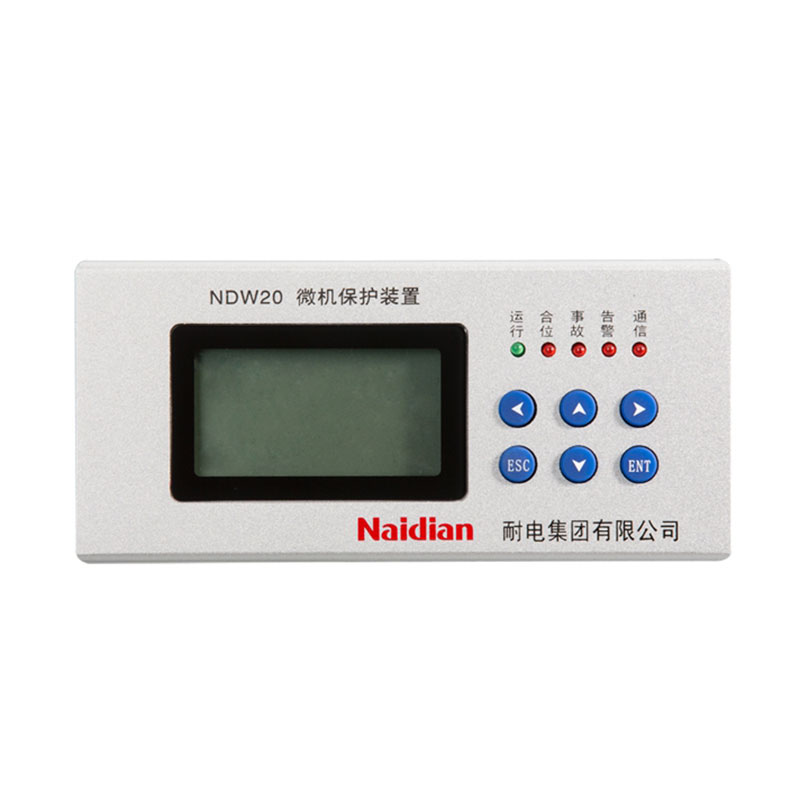

技術參數

2.1 額定數據

交流電流         5A、1A
交流電壓         100V
交流頻率         50HZ
直流電壓         220V、110V

2.2 功率消耗

交流電流回路     IN=5A         每相不大于0.5VA
交流電壓回路     U=UN      每相不大于0.2VA
直流電源回路     正常工作      不大于8W
                 保護動作   不大于10W

2.3 過載能力

交流電流回路：2倍額定電流         連續工作
                         10倍額定電流        允許工作10S
                         40倍額定電流        允許工作1S
交流電壓回路：1.2倍額定電壓        連續工作
直流電源回路：80％～110％額定電壓  連續工作

2.4 測量誤差

電流             不大于±0.5%
電壓             不大于±0.3%
功率             不大于±1.0 %

2.5 溫度影響

正常工作溫度-10℃～55℃范圍內動作值因溫度變化而引起的變差不大于±1％

2.6 允許環境條件

正常工作溫度       -10℃～55℃
相對濕度           45％～90％
大氣壓力           80～110kpa

2.7 抗干擾性能

⑴  脈沖干擾試驗
能承受頻率為1MHZ及100KHZ電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗.

⑵  靜電放電抗擾度測試
能承受IEC61000-4-2標準Ⅳ級、試驗電壓8KV的靜電接觸放電試驗。

⑶  射頻電磁場輻射抗擾度測試
能承受IEC61000-4-3標準Ⅲ級、干擾場強10V/M的輻射電磁場干擾試驗。

⑷  電快速瞬變脈沖群抗擾度測試
能承受IEC61000-4-4標準Ⅳ級的快速瞬變干擾試驗。

⑸  浪涌(沖擊) 抗擾度試驗
能承受IEC61000-4-5標準Ⅳ級、開路試驗電壓4KV的浪涌干擾試驗。

⑹  供電系統及所連設備諧波、諧間波的干擾試驗
能滿足IEC61000-4-7標準B級、電流和電壓的最大允許誤差不大于測量值 的5％。

⑺  電源電壓暫降、短時中斷和電壓變化的抗擾度試驗
能承受IEC61000-4-11標準70％UT等級的電壓暫降、短時中斷干擾試驗。

⑻  振蕩波抗擾度試驗
能承受IEC61000-4-12標準Ⅳ級阻尼振蕩波干擾試驗，以及電壓幅值共模4KV、差模2KV的Ⅳ級振鈴波干擾試驗。

⑼  工頻磁場抗干擾度
能承受IEC61000-4-8標準Ⅳ級持續工頻磁場干擾試驗。

⑽  阻尼振蕩磁場抗干擾度
能承受IEC61000-4-10標準Ⅳ級阻尼振蕩磁場干擾試驗。

2.8 絕緣耐壓性能

交流輸入對地：大于100兆歐
直流輸入對地：大于100兆歐
信號及輸出觸點對地：大于100兆歐
開入回路對地：大于100兆歐
能承受2KV/1min的工頻耐壓，5KV的沖擊電壓

2.9 機械性能

⑴  振動
能承受GB/T 7261中16.3規定的嚴酷等級為I級的振動耐久能力試驗

⑵  沖擊
能承受GB/T 7261中17.5規定的嚴酷等級為I級的沖擊耐久能力試驗

⑶  碰撞
能承受GB/T 7261中第18章規定的嚴酷等級為I級的碰撞試驗

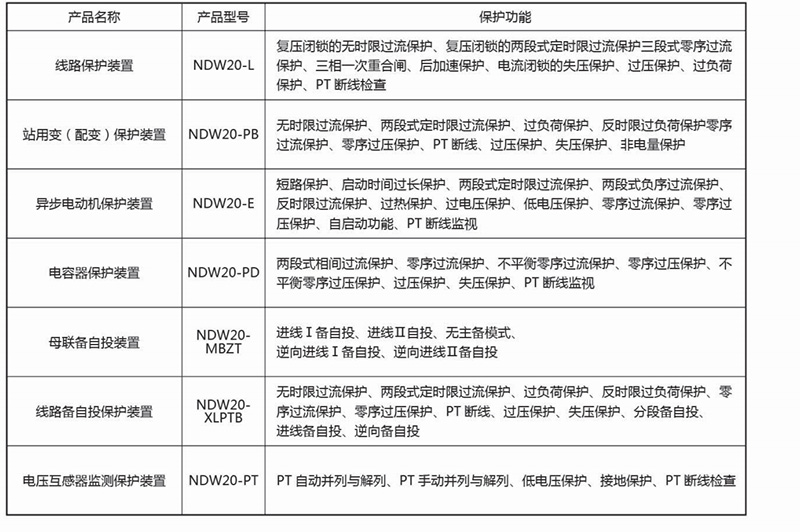

NDW20微機系列選型表

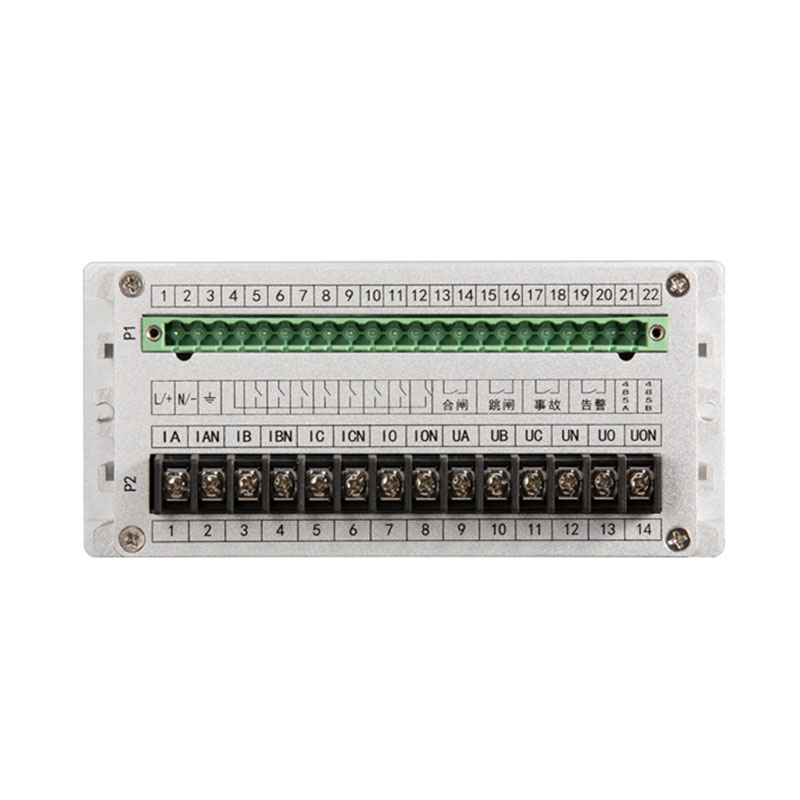

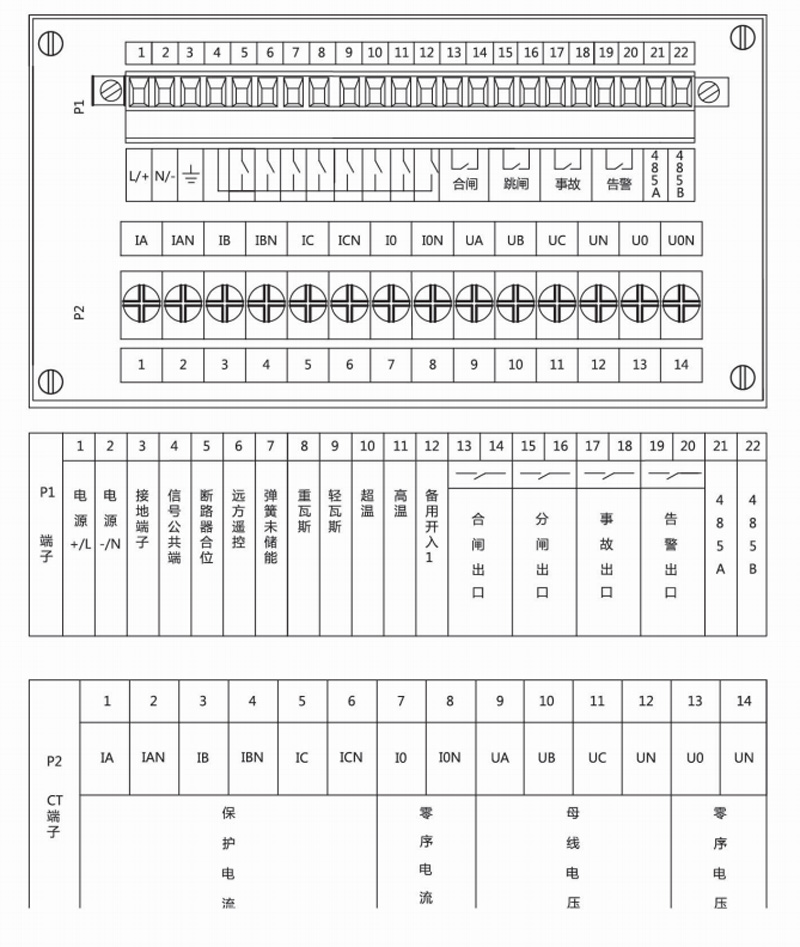

NDW20-PB變壓器保護端子圖

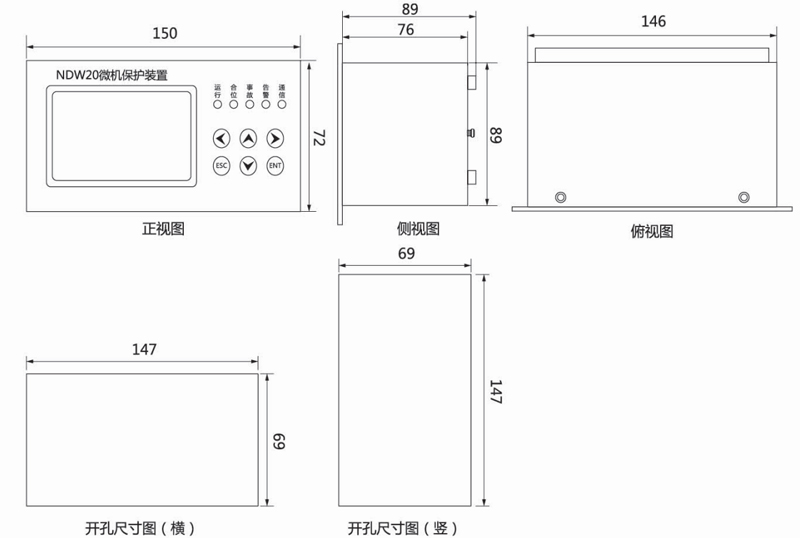

微機外形及開孔尺寸
