NDW300系列保護裝置

交流電流: 5A、1A
交流電壓: 100V
交流頻率: 50HZ
直流電壓: 220V、110V
交流電流回路: IN=5A
每相不大于: 0.5VA
交流電壓回路: U=UN
每相不大于: 0.2VA
直流電源回路: 正常工作不大于8W
保護動作: 不大于10W

資料下載

即時聊天

產品概述
產品參數

概述

NDW300系列分散式微機保護監控裝置是根據“一個設備（一個間隔）一個裝置”的全分散設計模式開發出來的開關柜上保護監控裝置。裝置機箱設計結構緊湊、密封性好、抗干擾、抗震動能力強，可滿足 10KV 及以下電壓等級饋出線等設備的保護和監控需要。裝置可根據用戶要求靈活配置，以達到最佳性能價格比。主要包括 NDW300-L 微機線路保護監控裝置、NDW300-PD微機電容器保護監控裝置、NDW300-E微機電動機保護監控裝置、NDW300-PT電壓并列裝置和 NDW300-MBZT備用電源自投裝置。通過不同的設定，可適用于線路保護（包括進線、出線）、分段保護、線路變壓器組保護（含站、所用變）。

NDW300系列微機保護及自動裝置具有以下特點：

具有完整的保護功能和就地監視功能。根據用戶需要，可選配通訊功能，以實現簡單實用的綜合監控功能。
選用高性能、高可靠性、高集成度的寬溫軍用或工業級芯片；高精度阻容元件；密封繼電器，確保了裝置高、低溫環境下的可靠性。
全封閉抗干擾單元機箱，新型背插式結構設計，雙層屏蔽，總線不外引，減少電磁干擾的影響。
按繼電保護的可靠性要求設計監控系統，提高系統整體可靠性，以真正實現變電站無人值班。
開關遙信采用雙位置采集，避免了開關操作遙信抖動問題。
裝置具備完善的自檢功能，發現裝置工作不正常時可靠閉鎖保護出口，保證裝置不誤動。
采用專用時鐘芯片，由單獨的晶振支持，帶有備用電池，時鐘即使在裝置掉電后也能正確走時，使裝置能準確記錄各種故障信息。
具有高速磁隔離技術的 RS485 通訊接口和 CAN 通信接口，通訊穩定可靠，RS485 口通信采用 MODBUS-RTU 協議可通過設置來選擇，CAN 通信接口采用 IEC60870-5-104 協議。
裝置中軟件采用模塊化設計，具有多種冗余措施，并經過了長時間的現場運行考驗，程序運行穩定可靠。
采用全中文液晶顯示界面，多層菜單顯示，顯示信息豐富，人機界面友好，無需復雜培訓即可完成調試工作。

技術參數

2.1 額定數據

交流電流 5A、1A
交流電壓 100V
交流頻率 50HZ
直流電壓 220V、110V

2.2 功率消耗

交流電流回路 IN=5A 每相不大于 0.5VA
交流電壓回路 U=UN 每相不大于 0.2VA
直流電源回路正常工作不大于 8W
保護動作不大于 10W

2.3 過載能力

交流電流回路: 2倍額定電流連續工作
10 倍額定電流允許工作 10S
40 倍額定電流允許工作 1S
交流電壓回路: 1.2 倍額定電壓連續工作
直流電源回路: 80％～110％額定電壓連續工作

2.4 測量誤差

電流不大于±0.5%
電壓不大于±0.3%
功率不大于±1.0%

2.5 溫度影響

正常工作溫度-10℃～55℃范圍內動作值因溫度變化而引起的變差不大于±1％

2.6 允許環境條件

正常工作溫度 -10℃～55℃
相對濕度 45％～90％
大氣壓力 80～110kpa

2.7 抗干擾性能

⑴ 脈沖干擾試驗
能承受頻率為 1MHZ 及 100KHZ 電壓幅值共模 2500V，差模 1000V 的衰減震蕩波脈沖干擾試驗.

⑵ 靜電放電抗擾度測試
能承受 IEC61000-4-2 標準Ⅳ級、試驗電壓 8KV 的靜電接觸放電試驗。

⑶ 射頻電磁場輻射抗擾度測試
能承受 IEC61000-4-3 標準Ⅲ級、干擾場強 10V/M 的輻射電磁場干擾試驗。

⑷ 電快速瞬變脈沖群抗擾度測試

⑸ 浪涌(沖擊) 抗擾度試驗
能承受 IEC61000-4-5 標準Ⅳ級、開路試驗電壓 4KV 的浪涌干擾試驗。

⑹ 供電系統及所連設備諧波、諧間波的干擾試驗
能滿足 IEC61000-4-7 標準 B 級、電流和電壓的最大允許誤差不大于測量值的 5％。

⑺ 電源電壓暫降、短時中斷和電壓變化的抗擾度試驗
能承受 IEC61000-4-11 標準 70％UT 等級的電壓暫降、短時中斷干擾試驗。

⑻ 振蕩波抗擾度試驗
能承受 IEC61000-4-12 標準Ⅳ級阻尼振蕩波干擾試驗，以及電壓幅值共模 4KV、差模 2KV 的Ⅳ級振鈴波干擾試驗。

⑼ 工頻磁場抗干擾度
能承受 IEC61000-4-8 標準Ⅳ級持續工頻磁場干擾試驗。

⑽ 阻尼振蕩磁場抗干擾度
能承受 IEC61000-4-10 標準Ⅳ級阻尼振蕩磁場干擾試驗。

2.8 絕緣耐壓性能

交流輸入對地：大于 100 兆歐
直流輸入對地：大于 100 兆歐
信號及輸出觸點對地：大于 100 兆歐
開入回路對地：大于 100 兆歐
能承受 2KV/1min 的工頻耐壓，5KV 的沖擊電壓

2.9 機械性能

⑴ 振動
能承受 GB/T 7261 中 16.3 規定的嚴酷等級為 I 級的振動耐久能力試驗

⑵ 沖擊
能承受 GB/T 7261 中 17.5 規定的嚴酷等級為 I 級的沖擊耐久能力試驗

⑶ 碰撞
能承受 GB/T 7261 中第 18 章規定的嚴酷等級為 I

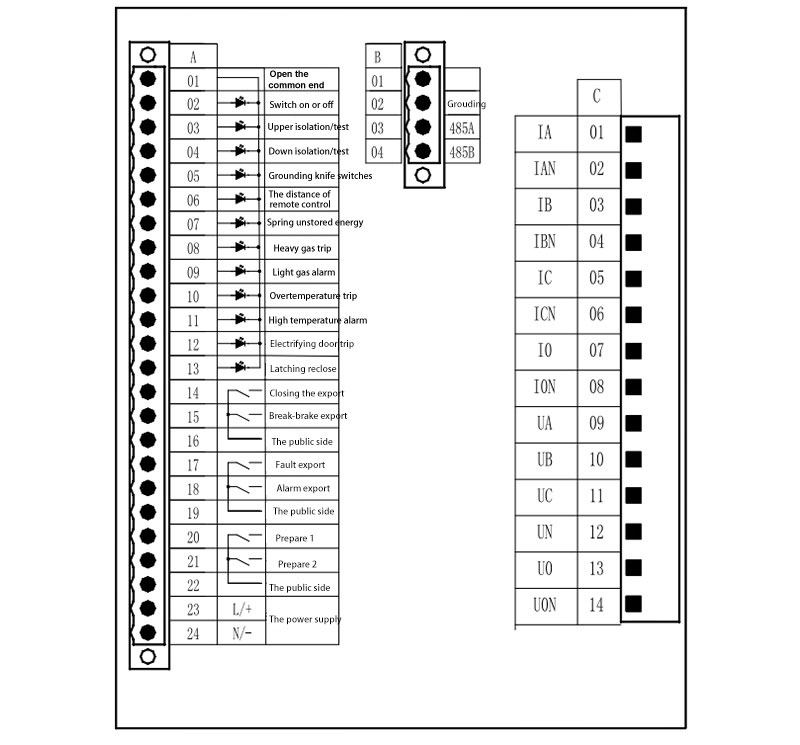

NDW300-ZH微機保護端子圖

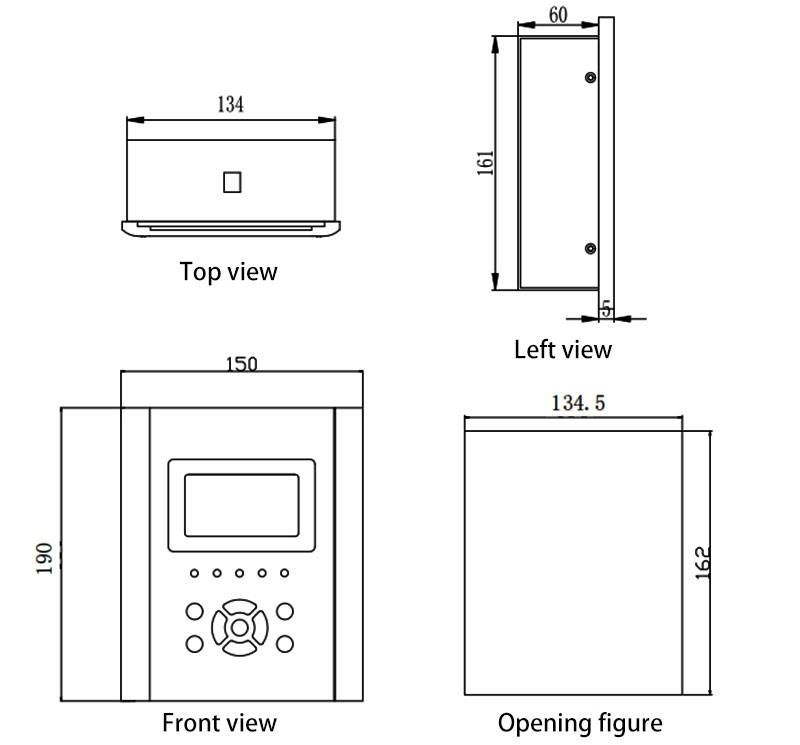

ndw300xiliebaohuzhuangzhi 1 形及開孔尺寸
