應用范圍

本系列數字式保護單元適用10kV及以下小電流/小電阻接地系統，提供對輸電線路和變壓器、電容器、電動機等主設備保護、控制及監視功能。裝罝運用元件可編程設計思想，使其能靈活地滿足多種應用場合需求。通過規范的現場總線接口，支持多個節點協同工作，實現系統級管理和綜合信息共享，是構成變、配電自動化系統的理想基礎設備。

主要特點

• 采用高性能數字信號處理器（DSP),提供強大的運算處理能力。電路設計精潔，配備工業級元件， 保障裝置穩定可薛運行。
• 特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。
• 高速、高精度交流信號測繭，采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值有數字化校正，并能有效抑制噪聲與偏移。
• 強大的矢量化計算方法，可得到多種派生交流信號特征。
• 能夠連續記錄20次事件，具有故障時間、類型、峰值的保護動作全事件記錄。
• 采用圖形液晶顯示屏，圖形、圖標和全中文顯示。
• 主要信號回路配有電磁干擾吸收元件，可滿足惡劣電磁環境下的工作。
• 增強的MODBUS通信接口，除正常數據之外，還可傳輸實時波形、矢量數據等。
• 完善的自檢功能，包括整定參數，記錄，操作回路，電流等異常監視。
• 面板嵌入式和壁掛式結構設計，全封閉薄型金屬機箱。裝置體積小、重量輕，安裝簡單，適合于分布式安裝在空間緊湊的開關面板、配電箱等場合。
• 產品具有優異的抗干擾性能，符合EC60255-22-4快速瞬變干擾IV級標準、
• IEC60255-22-2靜電放電IV級標準。
• 表面貼工藝，所有器件均采用國內外知名企業的成熟產品，保證裝罝平均無故障時間大于100000小時。

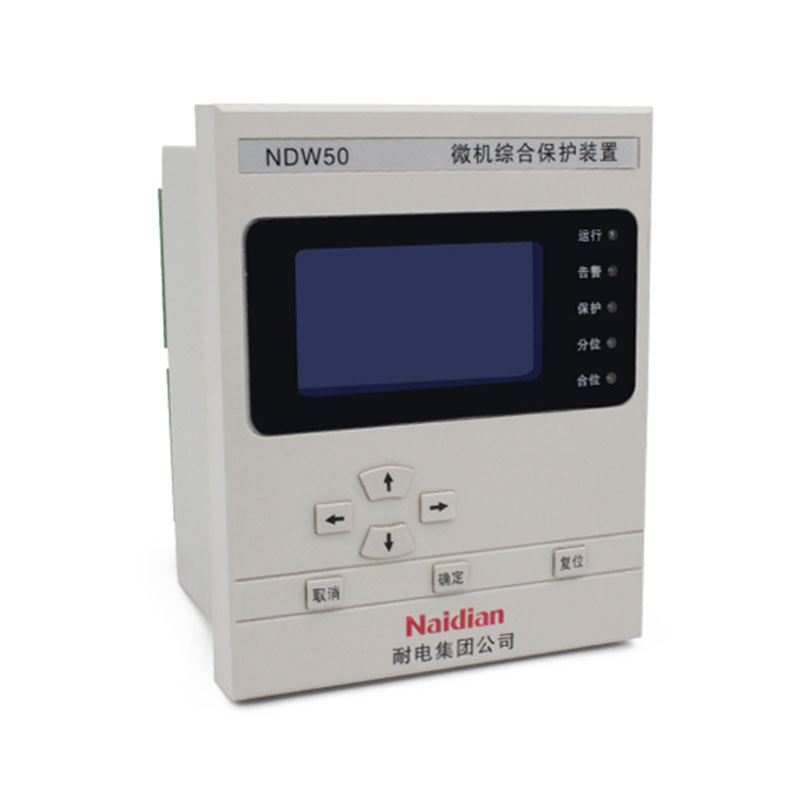

NDW50-PB 變壓器保護裝置

應用范圍
裝置適用于10KV以下電壓等級的変壓器保護。

主要特點
?采用高性能數字倌號處理器（DSP）。
?特有的元件級-工程級-用戸級三級編程模式，元件類型現場可設定。
?強大的矢量化計算方法。
?能夠連續20次事件記錄。
?采用圖形液晶顯示屏，全中文顯示。
?全封閉薄型金屬機箱。裝置體積小、重量輕。
?表貼工藝，所有器件均采用國內外知名企業的成熟產品。

裝置功能配置
?三段式過流保護。
?零序電流保護。
?反時限保護。
?負序過流保護。
?重瓦斯
?超溫

通訊功能
?RS485通訊

其他型號規格，請聯系我司客服人員。
