NDHL-125 系列小型隔離開關

額定絕緣電壓Ui：500V AC；
額定工作電壓Ue：230V AC(1P)、400V AC(2P、3P、4P)。
額定工作電流Ie：32A、63A、80A、100A、125A。
額定沖擊耐受電壓Uimp：4kV(2000m)；
額定短時耐受電流Icw：12Ie，通電時間1s；
額定短路接通能力Icm：20Ie，通電時間0.1s；
額定接通與分?jǐn)嗄芰Γ?Ie，1.05Ue，COSφ=0.65；
操作性能：機械壽命8500次，電氣壽命1500次。

資料下載

即時聊天

產品概述
產品參數

DH2-125隔離開關適用于交流50Hz，額定電流 125A及以下，額定電壓至400V配電和控制回路中，主要作為終端組合電器中的開關，也可用于控制電動機、小功率電器和照明，廣泛應用于工礦企業、高層建筑、商業及家庭等場所。

符合標準：GB 14048.3、IEC 60947-3。

結構特點

NDHL-125 隔離開關由外殼、操作機構、觸頭系統構成。操作機構與觸頭系統為鋼性連接，并有明確的觸頭位置指示，分別為“ON”表示觸頭閉合位置，“OFF”表示觸頭斷開位置。

主要技術參數

分類

按額定電流Ie分：32A、63A、80A、100A、125A。

按極數分：1P、2P、3P、4P。

主要技術參數

1、額定絕緣電壓Ui：500V AC；

2、額定工作電壓Ue：230V AC(1P)、400V AC(2P、3P、4P)。

3、額定工作電流Ie：32A、63A、80A、100A、125A。

4、額定沖擊耐受電壓Uimp： 4kV(2000m)；

5、額定短時耐受電流Icw：12Ie，通電時間1s；

6、額定短路接通能力Icm：20Ie，通電時間0.1s；

7、額定接通與分?jǐn)嗄芰Γ?Ie，1.05Ue，COSφ=0.65；

8、操作性能：機械壽命8500次，電氣壽命1500次。

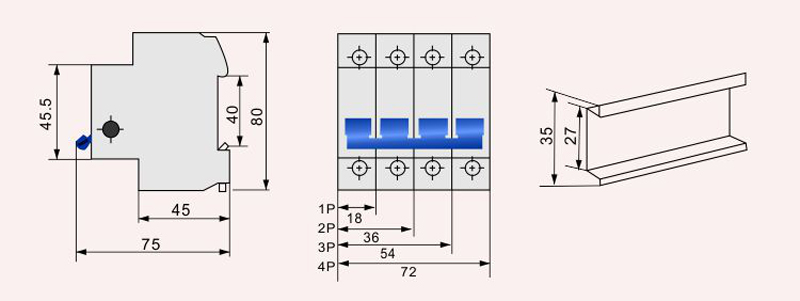

外形安裝尺寸
