注意安全

※“注意安全”是為了安全正確地使用該產品， 以防止危險事故的發生， 請遵守以下內容。
※注意安全可分為“警告”與” 注意” 兩個部分， 其意思如下：
?警告：如違反此頂， 可能導致嚴重傷害或死亡。
?注意：如違反此頂， 可能導致輕度傷害或產品損壞。

?警告
1.用于對人身及財產上影晌大的機器（如，核能控制、醫療器械、船舶、車輛、鐵路、航空、易燃裝置、安全裝置、防災／防盜裝置）時， 請務必加裝雙重保護安全裝置。否則可能會引起火災、人身傷亡或財產損失。
2.使用時必須要安裝面板。
  否則有觸電危險。
3.通電狀態下請勿進行檢修作業。
  否則有觸電危險。
4.接線時請先確認端子號再進行接線。
  否則可能引起火災。
5.除本公司維修人員外不得改造本產品。
  否則會導致觸電或火災。

?注意
1.請勿在室外使用該產品。
  否則會縮短該產品的使用壽命或發生觸電事故。
2.電源輸入端和繼電器輸出端接線時，請使用AWG 20 ( 0.50mm²）規格的線纜，擰螺絲的扭矩保持在0.74N.m~0.90Nm。
  接觸不良時有可能引起火災。
3.請在額定規格范圍內使用該產品。
  否則會縮短該產品的壽命，有火災隱患。
4.請使用小于繼電器觸點允許容量的負載。
  否則會造成絕緣不良，觸點粘合，接點不良，繼電器損壞，火災等。
5.清潔時請勿用水或有機溶劑，應用干毛巾擦拭。
  否則會引起觸電或火災。
6.在易燃易爆，潮濕，太陽光直射，熱輻射，振動等場所應避免使用該產品。
  否則可能會引起火災或爆炸。
7.請勿使灰塵或線纜殘渣進入產品內部。
  否則可能會引起火災或損壞產品。
8.請確認端子的極性后，正確連接熱電偶配線。
  否則可能引起火災或爆炸。
9.為了達到強化絕緣的目的，請使用能確保強化絕緣以上的電源裝置。

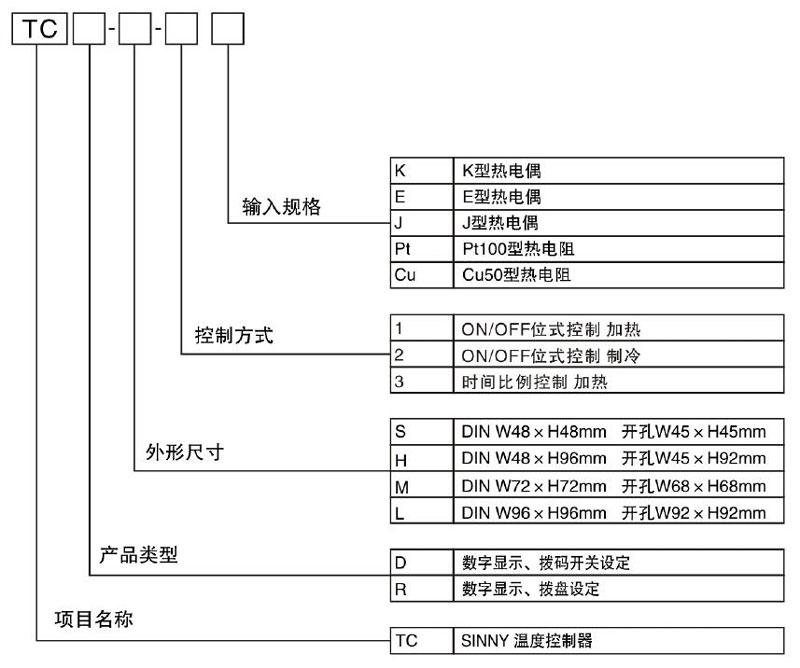

型號構成

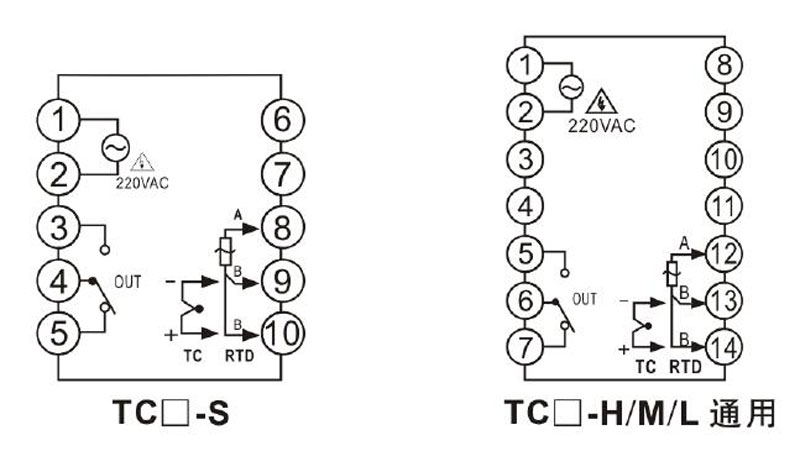

接線圖

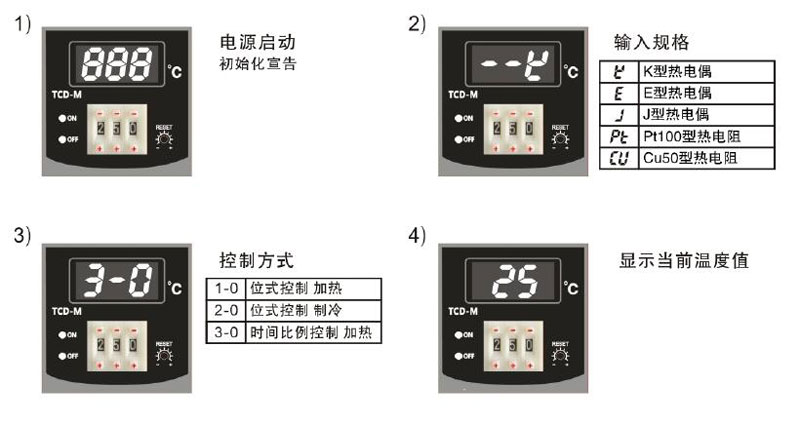

運行

溫度設置與控制

1、ON/OFF位式控制:電源通電后，設置所需溫度設定值，開始運行。當實際溫度值低于設定值時，ON綠燈亮，輸出繼電器的常開點接通、常閉點斷開；當實際值達到或超過設定值時，OFF紅燈亮，輸出繼電器的常開點斷開，常閉點接通。
2、當時間比例控制時，電源通電后，設置所需溫度設定值，開始運行。實際溫度未進入比例帶時，ON綠燈亮，輸出繼電器的常開點接通、常閉點斷開；當進入比例帶后，繼電器開始有規律地進行開關動作，溫度越高，輸出時間越短，反之亦然，采用改變負載平均加熱功率的辦法來控制溫度。
3、面板“RESET”電位器的使用方法：當時間比例控制加熱系統平衡時，因負載加熱功率的大或小，使實際值低于設置值的靜差修正，調節該電位器可消除偏差，以適應不同工況。

故障訊息指示

注意事項

1.為消除感應干擾，請將本產品和高壓線，電力線等分開布線。

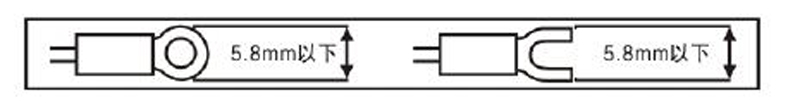

⒉請使用以下形狀的M3接線端子。

3.給產品通斷電時，請使用電源開關或斷路器。
4.請將開關和斷路器就近安裝以便于操作者操作。
5.本產品時作為溫度指示或調節用的，不可將其作為其他儀表使用。
6.使用熱電阻(RTD)傳感器時，需連接3根線，若需延長電線，必須使用同樣類型、同樣長度的線連接。若線的阻抗不同可能引起溫度偏差。
7.不得已將電源線和輸入信號線拉近距離安裝時，請在電源端加裝濾波器，并將信號線作屏蔽處理。
8.盡量遠離高頻設備(高頻焊機、高頻縫紉機、大容量SCR控制器)
9.接通測量輸入時，如果發生錯誤會顯示HHH或LLL，此時斷電后檢查輸入是否有誤。
10.本產品在以下環境中使用。
①室內                          ②污染等級2(pollution degree2)
③海拔2000m以下        ④安裝分類ll(Installation category ll)
※如違反上述注意事項，可能導致產品故障，請務必遵守。
