注意安全

※“注意安全”是為了安全正確地使用該產品，以防止危險事故的發生，請遵守以下內容。
※注意安全可分為”警告”與”注意”兩個部分，其意思如下:
?警告如違反此項，可能導致嚴重傷害或死亡。
?注意如違反此項，可能導致輕度傷害或產品損壞。
?警告
1.用于對人身及財產上有重大影響的機器（如:核能控制、醫療設備、船舶、車輛、鐵道、航空、燃燒設備、安全裝置、防災/防盜裝置）時，需要安裝雙重安全保護裝置后使用。
  否則可能會引起火災、人身傷亡或財產損失。
2.使用時必須要安裝面板。
  否則有觸電危險。
3.通電狀態下請勿進行檢修作業。
  否則有觸電危險。
4.接線時請先確認端子號再進行接線。
  否則可能引起火災。
5.除本公司維修人員外不得改造本產品。
  否則會導致觸電或火災。
?注意
1.請勿在室外使用該產品。
  否則會縮短該產品的使用壽命或發生觸電事故。
⒉電源輸入端和繼電器輸出端接線時，請使用AWG 20 ( 0.50mm²）規格的線纜，擰螺絲的扭矩保持在0.74N.m~0.90N.m。
  接觸不良時有可能引起火災。
3.請?jiān)陬~定規格范圍內使用該產品。
  否則會縮短該產品的壽命，有火災隱患。
4.請使用小于繼電器觸點允許容量的負載。
  否則會造成絕緣不良，觸點粘合，接點不良，繼電器損壞，火災等。
5.清潔時請勿用水或有機溶劑，應用干毛巾擦拭。
  否則會引起觸電或火災。
6.在易燃易爆，潮濕，太陽光直射，熱輻射，振動等場所應避免使用該產品。
  否則可能會引起火災或爆炸。
7.請勿使灰塵或線纜殘?jiān)M(jìn)入產品內部。
  否則可能會引起火災或損壞產品。
8.請確認端子的極性后，正確連接熱電偶配線。
  否則可能引起火災或爆炸。
9.為了達到強化絕緣的目的，請使用能確保強化絕緣以上的電源裝置。

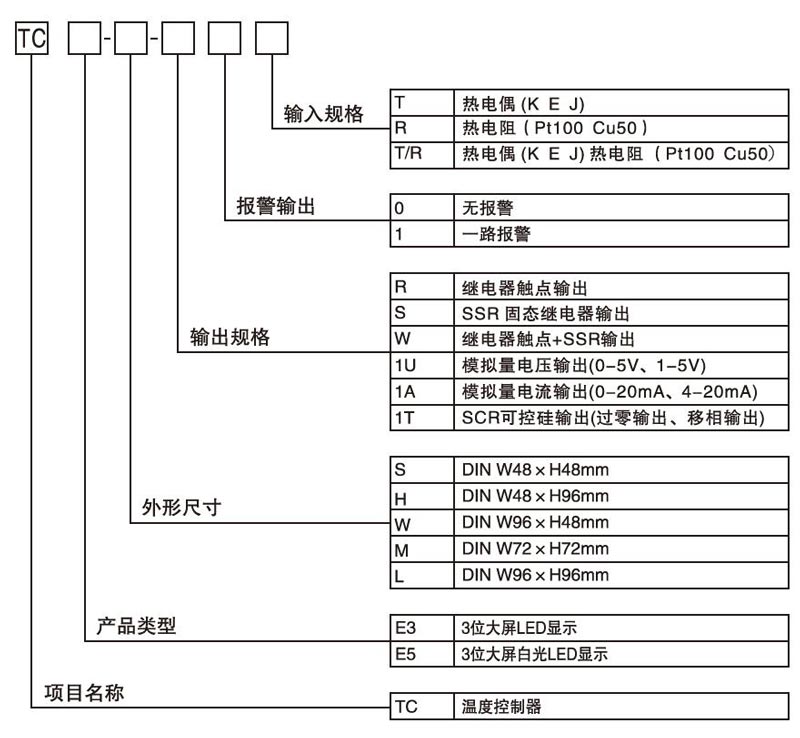

型號說明

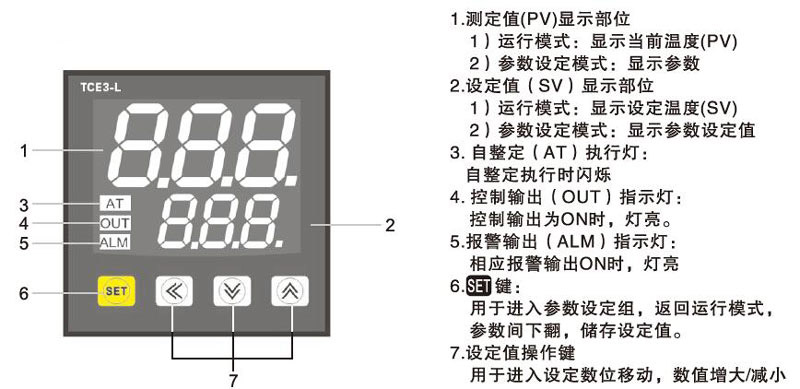

各部位名稱

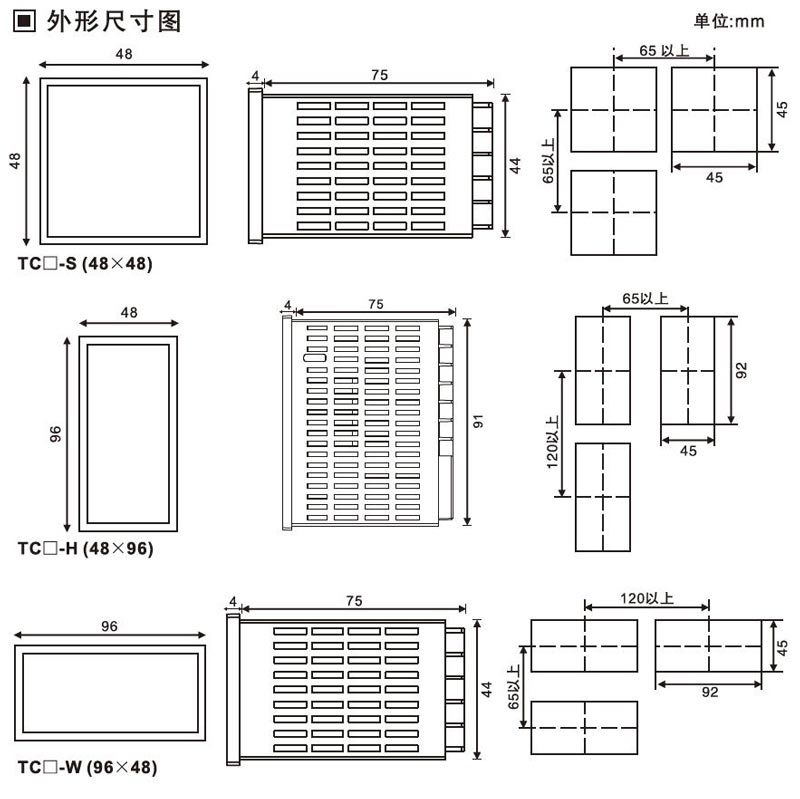

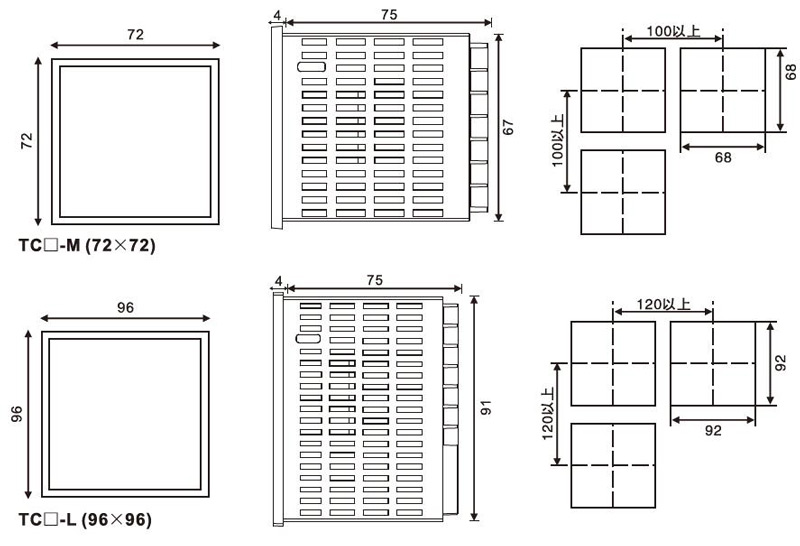

外型尺寸圖

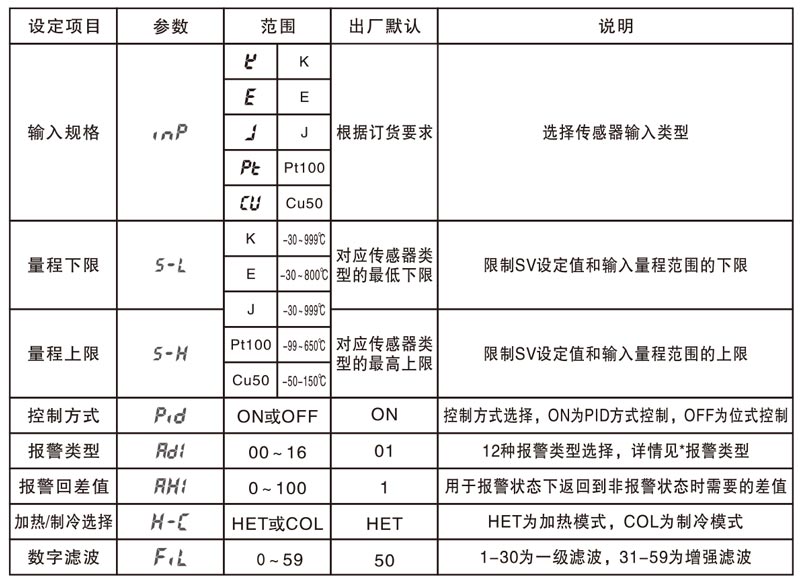

功能說明

1.自整定[]
PID自整定是溫控器通過測量控制對象的熱特性和熱響應時間，計算PID控制參數的功能，并通過此功能可實現自動設置參數完成高速穩定的控制。
※自整定時，加熱系統應處于工作狀態，測定值PV應低于設定值SV。
※控制方式參數處于""狀態下，自整定開關[]才會被顯示。
※將自整定開關[]設為""狀態，AT指示燈開始閃爍，表示已進入自整定狀態。
※自整定執行過程中，所有參數組以及SV設定值將處于鎖定狀態，若要手動中斷自整定，將自整定開關[]設為""狀態即可。
※自整定期間，若出現故障代碼""或""，將自動中斷。
※自整定完成后，AT指示燈停止閃爍，整定所得出的參數自動保存，并返回控制狀態以新的等參數繼續運行。
※中斷自整定時，等參數將不做任何修改。

2.控制方式

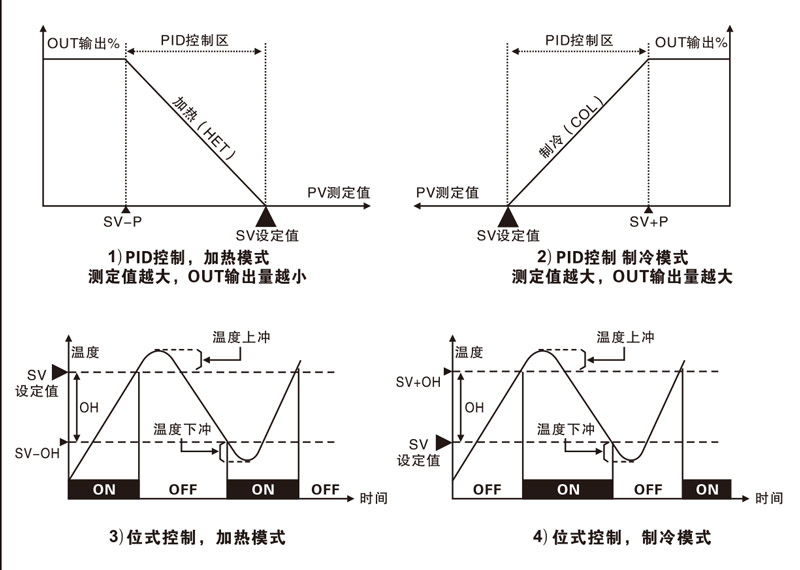

控制方式參數處于""狀態下，當前屬于PID控制模式，若處于""狀態下則屬于位式控制狀態。

3.抑制超調[]
用于PID控制時超調抑制調節，設定值越大，加溫越快，易超調;設定值越小，加溫越慢，不易超調。出廠默認60，建議由PID自整定得出設定值。

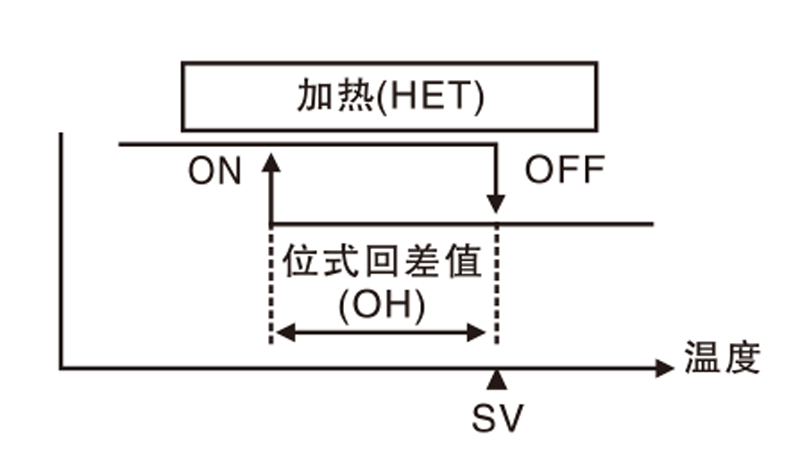

4.位式控制回差值[]
用于位式控制中設定控制輸出的ON和OFF的間隔。
※控制方式參數處于" "狀態下，位式回差值[]才會被顯示。
※如果回差幅度過小，由于外部干擾等原因可能會出現控制輸出不穩定現象。

5.誤差修正[]
此功能用來校正由外部傳感器等引起的溫度誤差，但控制器本身基本無誤差。
假如，實際溫度為80℃但控制器顯示為78℃，此時把誤差修正[]設定為" "，這樣控制器的顯示溫度將會變成80℃。
※設定范圍-99~99℃。
※誤差修正后，如果當前溫度（PV）超出量程范圍，將會顯示""或""。

6.數字濾波[]
輸入信號頻繁變化導致當前溫度（PV）顯示不穩定，這樣會影響操作量不穩定進而引起輸出不穩定，因此該功能是對輸入信號進行濾波，可以實現穩定的控制。
※1-30為一級濾波，31-59為增強濾波。
※出廠默認設置為50，適用于大部分場合，無特殊要求無需修改。

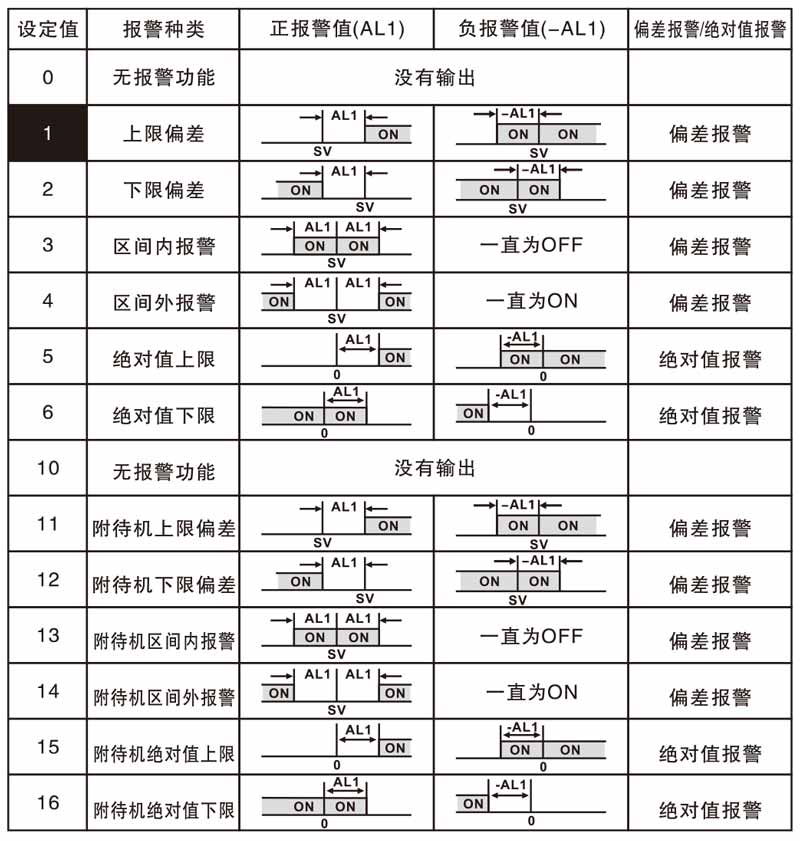

7.警報類型[]

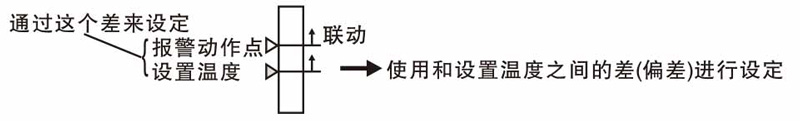

• 偏差警報

在想要和設置溫度產生聯動時使用。
報警動作點會隨著設置溫度的變更而改變。

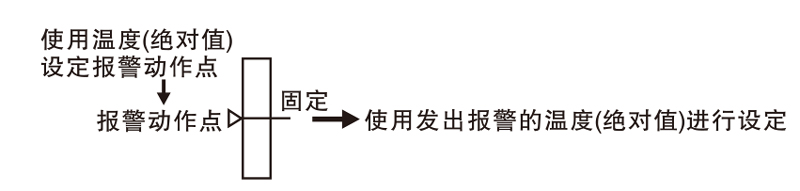

• 絕對值警報

無需和設置溫度產生聯動時使用。

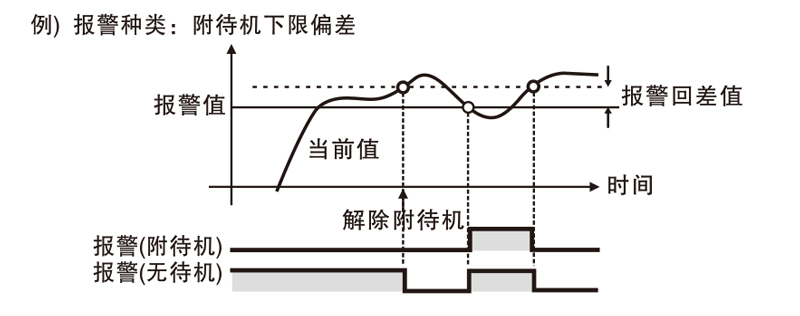

• 附待機功能

附待機功能是指從當前值超出報警范圍外開始，到進入下一次報警范圍前，即使達到報警ON的條件，報警也不會ON。

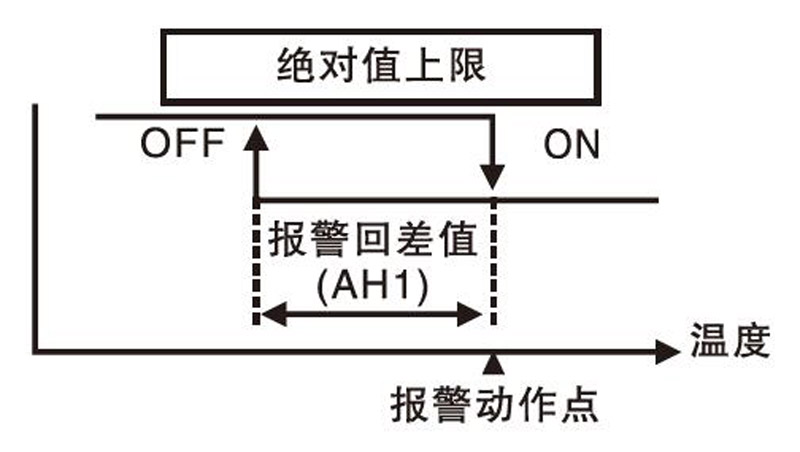

8.報警回差值[]
用于報警狀態下返回到非報警狀態時需要的差值。
假如:報警動作點為120℃，報警回差值設20℃，當溫度達到120℃以上為報警狀態，當溫度回落到100℃以下返回非報警狀態。
※設定范圍0~100℃。
※出廠默認為1℃

故障訊息指示

注意事項

1.為消除感應干擾，請將本產品和高壓線，電力線等分開布線。

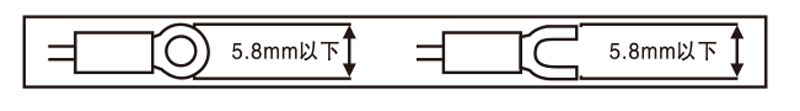

⒉請使用以下形狀的M3接線端子。

3.給產品通斷電時，請使用電源開關或斷路器。

4.請將開關和斷路器就近安裝以便于操作者操作。

5.本產品時作為溫度指示或調節用的，不可將其作為其他儀表使用。

6.使用熱電阻(RTD)傳感器時，需連接3根線，若需延長電線，必須使用同樣類型、同樣長度的線連接。若線的阻抗不同可能引起溫度偏差。

7.不得已將電源線和輸入信號線拉近距離安裝時，請?jiān)陔娫炊思友b濾波器，并將信號線作屏蔽處理。

8.盡量遠離高頻設備(高頻焊機、高頻縫紉機、大容量SCR控制器)

9.接通測量輸入時，如果發生錯誤會顯示HHH或LLL，此時斷電后檢查輸入是否有誤。

10.本產品在以下環境中使用。
①室內                          ②污染等級2
③海拔2000m以下        ④安裝分類ll

※如違反上述注意事項，可能導致產品故障，請務必遵守。
