主要技術參數

1、工作電源∶AC220V、380V 50Hz，允許電壓波動范圍（85% 110%）Ue。

2、重復誤差∶≤2%;

3、觸點容量∶AC220V 3A COS中=1;

4、機械壽命∶1×10次;

5、電 壽命∶1×10次;

6、安裝方式∶裝置式;

7、控制時間∶

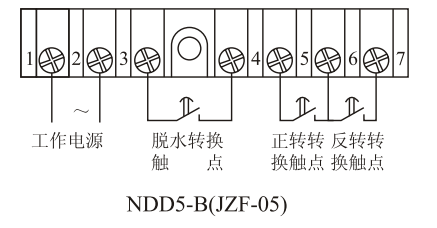

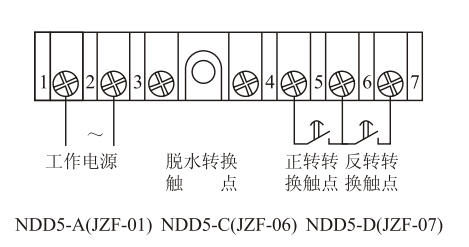

接線圖

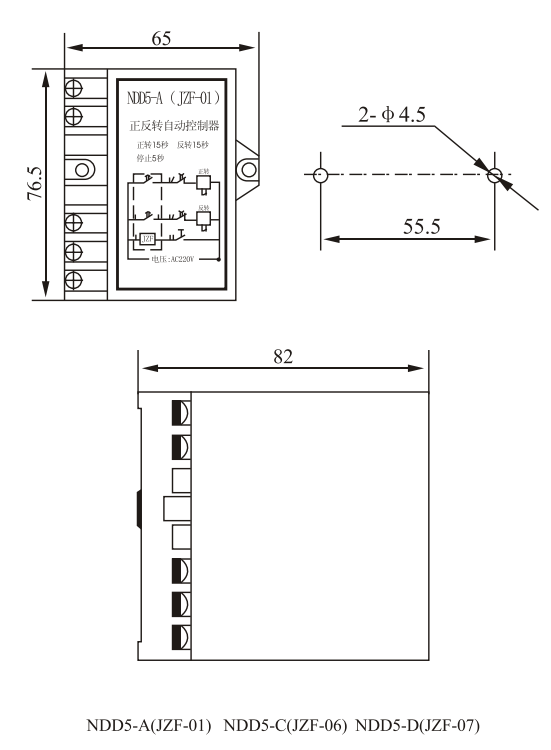

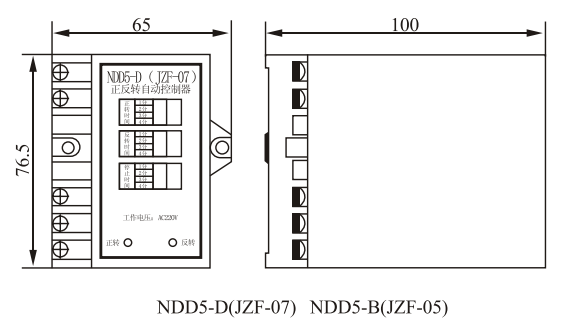

外形及安裝尺寸

使用說明

產品面板上指示燈指示當前工作狀態，如正轉指示燈亮則表示5、6轉換觸點接通，反轉指示燈亮則表示6、7轉換觸點接通，脫水指示燈亮表示3、4轉換觸點接通，正反轉指示燈均不亮表示5、6與6、7均未接通，為停止時間。
